Odc. 7 – Upodobanie do standardu 4…20 mA w interfejsowaniu systemów

W 1996 r. cyfrowa telefonia GSM zastąpiła bezpowrotnie mobilną telefonię analogową. Rozwój sieci komórkowych spowodował, że od 2005 r. obserwuje się systematyczne obniżanie liczby tzw. telefonicznych łączy głównych (we wrześniu 2017 ich liczba była mniejsza o 4,5% w stosunku do roku poprzedzającego). W 2016 r. wystartował w Polsce internet mobilny, zaczynając wypieranie wcześniejszych (tzn. przestarzałych z punktu widzenia nowych możliwości) metod komunikacji.

Faktem jest, że w obszarze transmisji dźwięku trwa jeszcze wciąż spór między zwolennikami analogowego i cyfrowego dźwięku. Tu nie ma wątpliwości, że ten cyfrowy nie może być lepszy z natury, bowiem musi się składać z odpowiednio szybko generowanych próbek o wystarczająco dużej dynamice (mierzonej bitowością konwerterów). Jednak nawet w przypadku płyty CD można współcześnie zawrzeć wystarczająco dużo bitów, aby w odtwarzaczu wymodelować, a na głośnikach wygenerować fale dźwiękowe, które profesjonaliście audiofilowi nie dadzą możliwości rozpoznania, z jakiego zapisu nagranie pochodzi.

Dlaczego w rozwiązaniach przemysłowych wciąż jeszcze tak duża liczba specjalistów z obszaru automatyki preferuje transmisję analogową przy interfejsowaniu różnych systemów klasy SCADA?

23 lipca minęło 5 lat od, czasu kiedy w Polsce wyłączono ostatnie nadajniki telewizji analogowej. Czy ktoś po nich płacze? Czyż jakość telewizji cyfrowej, oglądanej na coraz doskonalszych odbiornikach telewizyjnych, coraz częściej także w standardzie HDTV, nie jest o niebo lepsza od programów oglądanych w przeszłości na odbiornikach kineskopowych?

Konstatując powyższe, rodzi się pytanie: Dlaczego w rozwiązaniach przemysłowych wciąż jeszcze tak duża liczba specjalistów z obszaru automatyki preferuje transmisję analogową przy interfejsowaniu różnych systemów klasy SCADA?

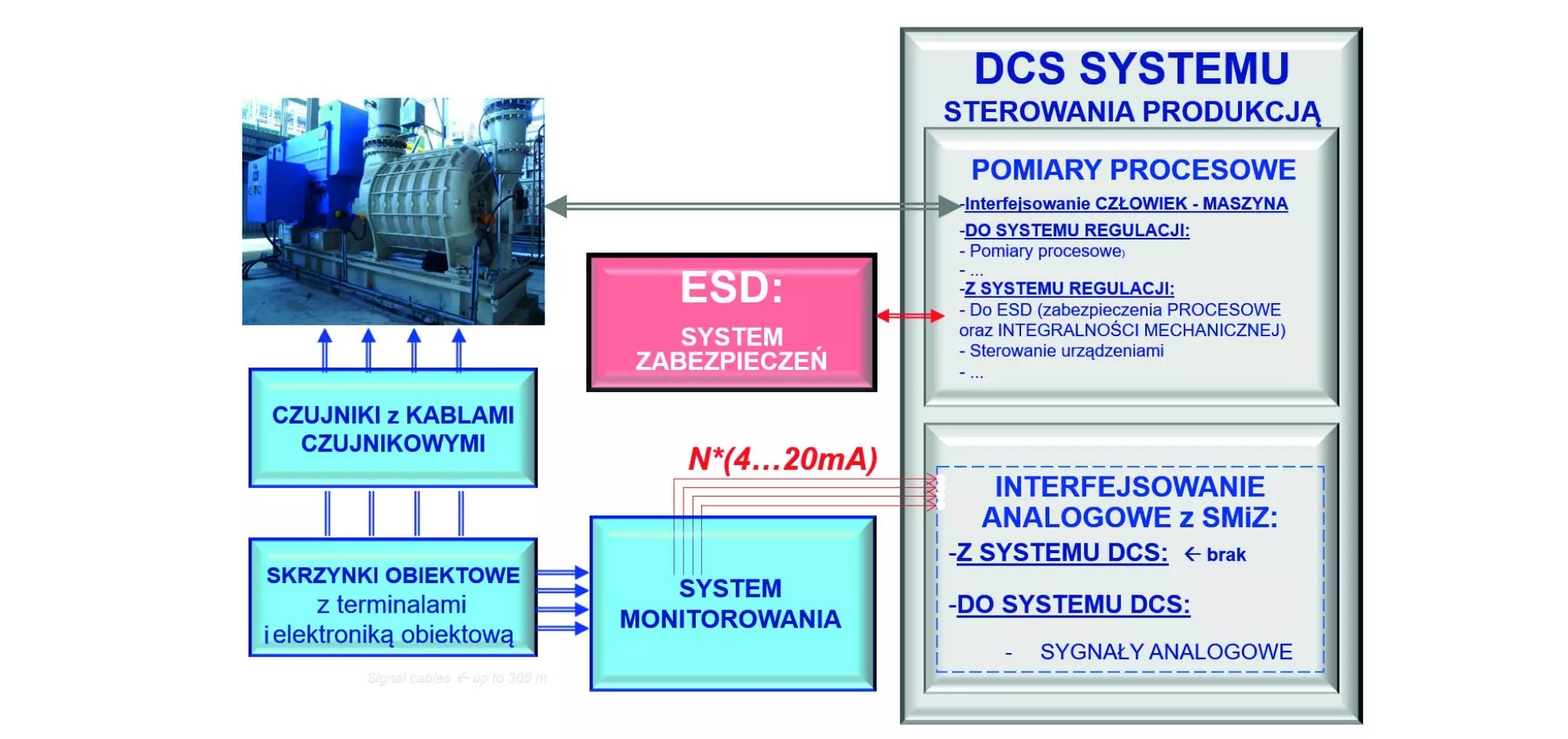

Kilka tygodni temu na moje biurko trafiło zapytanie ofertowe dotyczące wdrożenia systemu nadzoru stanu technicznego maszyn krytycznych pracujących w przedsiębiorstwach pewnego koncernu, które są zlokalizowane w kilku europejskich krajach – w tym także w Polsce. To, co w wymogach tego zapytania budzi (delikatnie pisząc) wątpliwość, to sposób interfejsowania systemów monitorowania i zabezpieczeń (SMiZ) maszyn wirnikowych z wykorzystywanymi w procesie produkcji rozproszonymi systemami sterowania (DCS). Czytamy: każdy kanał pomiarowy systemu monitorowania ma być sprzęgnięty ze sterownikiem DCS z pomocą łącza analogowego 4…20 mA. Tak więc życzeniem inwestora jest interfejsowanie SMiZ z DCS w przybliżeniu tak jak pokazano na rys. 1.

W związku z faktem, że zapytanie to w zakresie wymogu analogowego interfejsowania nie jest unikatowe i wciąż jeszcze dość często na okoliczność retrofitów SMiZ taki zupełnie nieracjonalny wymóg jest formułowany w SIWZ, kwestii tej poświęcono niniejszy odcinek CZARNEGO HUMORU.

Problem agregatu krytycznego

W pewnym przedsiębiorstwie stwierdzono wzrost poziomu drgań krytycznego agregatu napędzanego silnikiem elektrycznym dużej mocy, który miał łoży...
