Odc. 9 – Zabezpieczenie maszyny czy... ruletka?

Chłodnie wentylatorowe są urządzeniami do chłodzenia wody obiegowej dla instalacji technologicznych i przemysłowych oraz klimatyzacyjnych. Są one zaliczane do majątku klasy BOP1. Ze względu na ich mało skomplikowane podzespoły i konstrukcję patrzy się na nie często jak na maszyny pomocnicze mniejszej ważności.



Natomiast w wielu przedsiębiorstwach chodnie wentylatorowe stanowią ważne ogniwo w procesie produkcyjnym, bowiem mogą wpływać na jego efektywność. W takich sytuacjach powinny być wyposażone w system nadzoru stanu technicznego.

W przypadku energetyki wykorzystywane są chłodnie kominowe bądź to z naturalnym, bądź ze wspomaganym lub nawet wymuszonym przepływem powietrza. To dodatkowe wspomaganie lub wymuszenie przepływu realizowane jest na ogół z pomocą wentylatorów. W przypadku niektórych konstrukcji chłodni wentylatory są zastępowane przez dmuchawy, a czasem nawet przez sprężarki.



ZRÓŻNICOWANIE KONSTRUKCYJNE

Na zróżnicowanie chłodni można patrzeć z różnych punktów widzenia. Tutaj zostaną omówione wybrane cechy konstrukcyjne, które mogą być ważne dla doboru systemu nadzoru stanu technicznego.



WIRNIK WENTYLATORA

Wirnik wentylatora ma różną liczbę łopat (co najmniej 3, rzadko jest ich więcej niż 9) wykonanych z metalu bądź z tworzywa sztucznego. Łopaty mogą mieć różną długość. Ze względu na ograniczenia dotyczące prędkości liniowej końca łopaty wraz ze wzrostem średnicy wirnika jego projektowa prędkość obrotowa będzie niższa. Liczba łopat jest typowo mniejsza w przypadku wentylatorów, których wirniki obracają się z większą prędkością obrotową.



NAPĘD

W przeważającej liczbie przypadków wentylatory są napędzane za pomocą silników asynchronicznych. Znane są także rozwiązania, w których do napędu wykorzystywana jest turbina wodna wykorzystująca energię wody dostarczanej do chłodni celem jej schłodzenia.

W przypadku napędu elektrycznego działającego ze stałą prędkością nominalna częstotliwość obrotów wirnika silnika wynosi na ogół około 1/2 fG, czasami 1/3 fG, gdzie fG jest częstotliwością sieci (czyli w Polsce fG = 50 Hz).

Unikalne rozwiązanie wykorzystujące do napędu wentylatora turbinę wodną daje na wale moc 7,5 kW i zapewnia maksymalną prędkość obrotową wirnika na poziomie 250 RPM, a średnica wirnika wentylatora wynosi 2,4 m.



PRZEKAZYWANIE NAPĘDU

Podobnie jak w przypadku turbiny wodnej, wirnik wentylatora może być podłączony z wirnikiem silnika bezpośrednio. Tego typu rozwiązanie stosuje się w przypadku wentylatorów niewymagających wysokiej mocy przekazywanej przez wał (na ogół do kilku kW].

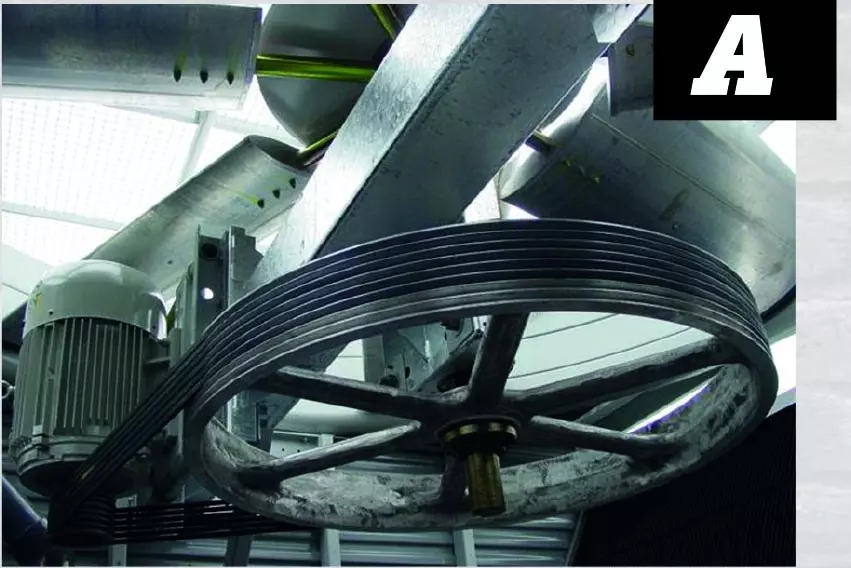

Rys.1. Napęd wirnika wentylatora poprzez przekładnię pasową z silnika mocowanego: A i B – wewnątrz, C – na zewnątrz chłodni



Natomiast zdecydowanie częściej napęd jest przekazywany z pomocą jakiejś przekładni. W tym celu są wykorzystywane przekładnie pasowe oraz zębate. W przypadku przekładni pasowej silnik może być umieszczony wewnątrz chłodni (tzn. znajduje się poniżej wirnika wentylatora), tak jak to pokazano na rys. 1A i 1B, lub na zewnątrz – patrz rys. 1C (w takiej sytuacji koło pasowe znajduje się typowo ponad wirnikiem wentylatora).

W przypadku aplikacji z przekładnią redukującą prędkość obroto...
