Dlaczego akurat te serie zostaną przedstawione w niniejszym artykule? Ponieważ te produkty mogą tworzyć doskonałe narzędzia dla służb utrzymania ruchu, jako urządzenia do opomiarowania i predykcyjności. Analiza mocy maszyn produkcyjnych ma pomóc zapobiegać awariom, informować o zużyciu części, wyznaczyć optymalny termin serwisu, dając możliwość odsunięcia go w czasie lub wykonania wcześniej, celem uniknięcia nieplanowanych przestojów. Takie zabiegi pozwalają zaoszczędzić czas i pieniądze dzięki dobrej organizacji i przewidywalności zdarzeń.
Liczniki i analizatory – nie tylko koszty zużycia energii są ważne

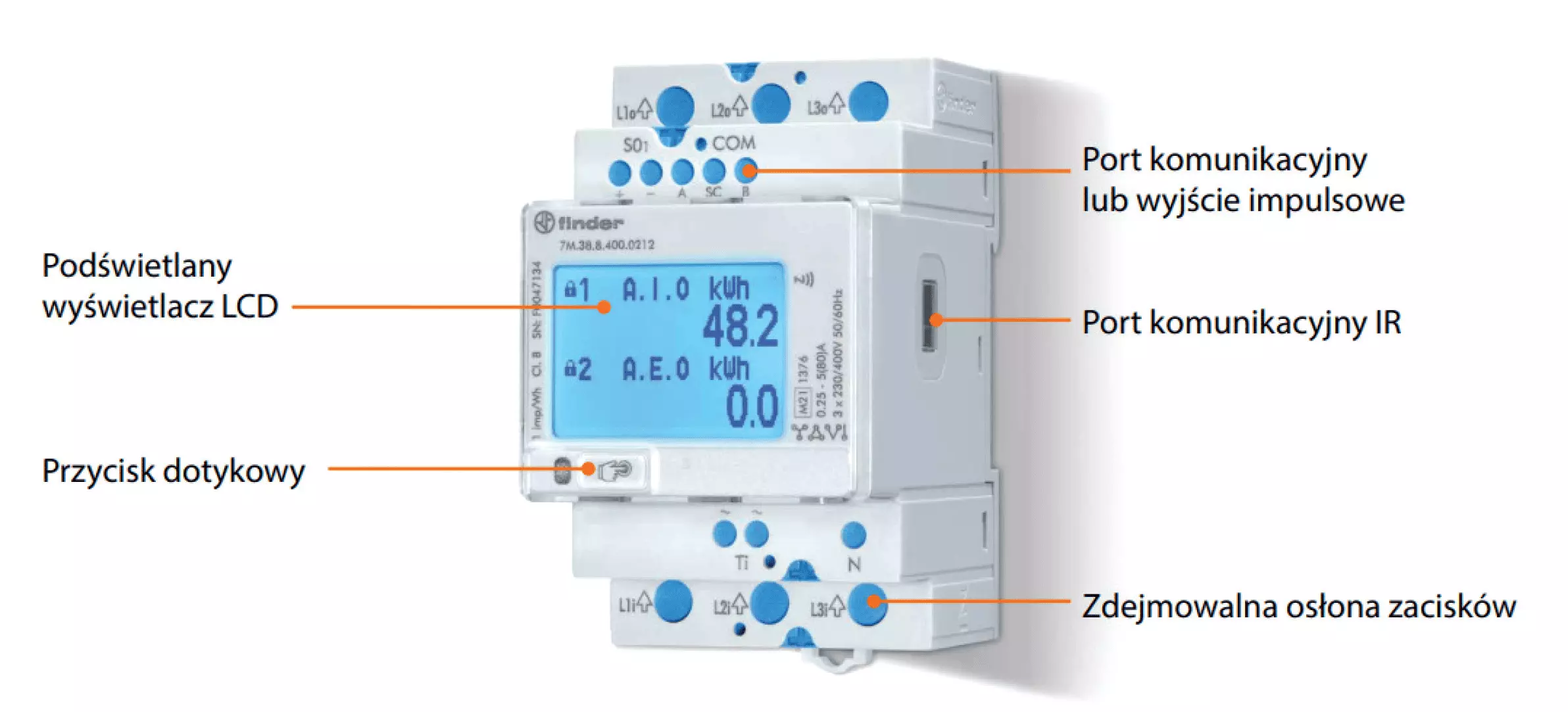

W celu lepszego poznania tego, co ma do zaoferowania firma Finder, zaczniemy od serii 7M, która historycznie jest najstarszą z wymienianych. Pod oznaczeniem serii kryją się liczniki energii SMART. Właściwie śmiało można nazwać je analizatorami sieci, ponieważ mają bardzo szerokie możliwości śledzenia parametrów takich jak: V, A, PF, kW, kVA, kvar, Hz, THD V, THD A, przesunięcie fazowe V/I i kierunek przepływu energii. Komunikacja odbywa się za pomocą interfejsów takich jak: port komunikacyjny IR, impulsowe wyjście S0, Modbus RS485,M-BUS. Odczyty licznika można sprawdzić również za pomocą NFC, nawet w przypadku braku zasilania. Wystarczy pobrać aplikację FINDER Toolbox dostępną na Android lub iOS – daje ona możliwość odczytu i zapisu danych do plików CSV. W celach analizy służącej do działań predykcyjnych można wykorzystać szereg dostępnych rozwiązań, takich jak SCADA.
Liczniki serii 7M występują w wykonaniach 1- i 3-fazowych o maksymalnym prądzie pomiaru 40 A i 80 A.

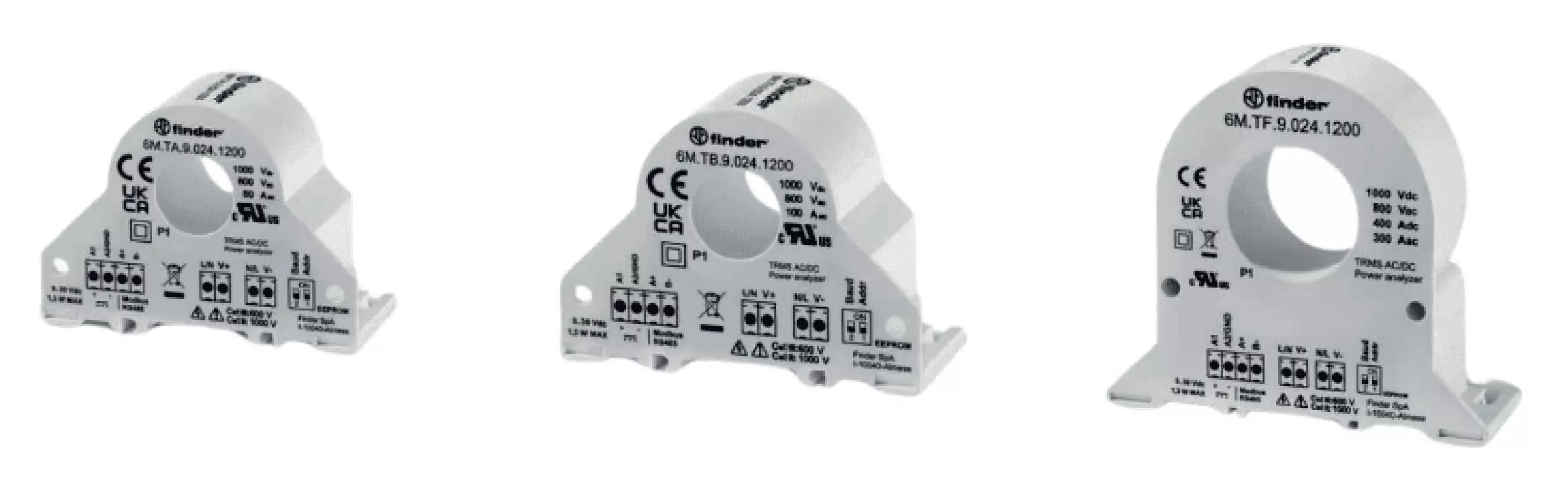

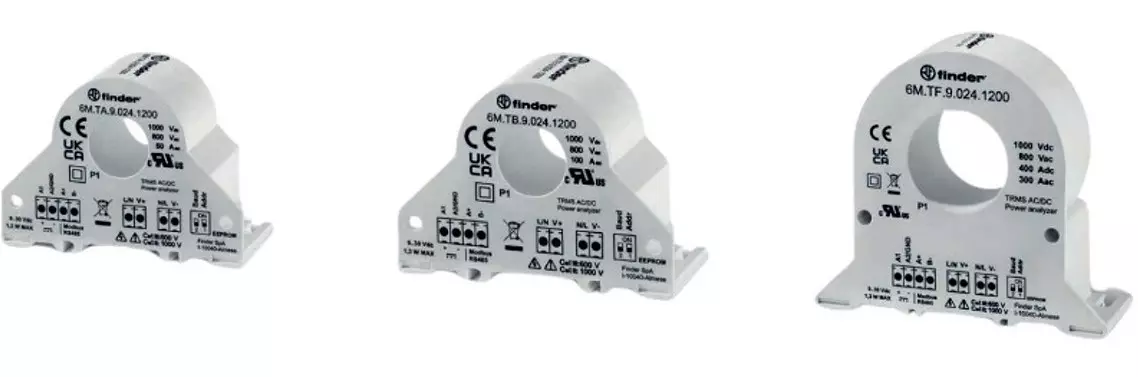

W przemyśle pomiar energii do prądów rzędu 80A to często za mało. Dlatego przechodzimy do serii 6M, czyli do analizatorów mocy od firmy Finder. Wartości mierzone podobnie jak w przypadku liczników energii to V (RMS), A (RMS), PF, kW, kVA, kvar, Hz, THD (I), Vpk, Ipk, Cosφ. Analizator ma możliwość dwukierunkowego pomiaru energii elektrycznej w kWh i jest w stanie monitorować sieć, w której występuje maksymalny prąd do 400 A. Warto też zwrócić uwagę, że częstotliwość próbkowania to 11 kHz, więc każda najmniejsza anomalia sieci będzie wychwycona. W przypadków analizatorów mamy do wykorzystania interfejs Modbus RS485 – czyli powszechnie stosowany w przemyśle standard. Analizatory serii 6M, podobnie jak liczniki 7M, z powodzeniem przekażą odpowiednie informacje do programów typu SCADA. Ponadto na stronie findernet.com znaleźć można oprogramowanie do konfiguracji i prostych odczytów z tych urządzeń.
OPTA – pełna automatyzacja działań predykcyjnych
Wcześniej opisane urządzenia służą do odczytu parametrów sieci. Po dokonaniu odpowiednich analiz parametrów wykonać można czynności, które mają na celu utrzymanie ciągłości produkcji na odpowiednim poziomie. Jednak wymaga to udziału czynnika ludzkiego, wychwycenia tego momentu i szczególnej dbałości i odpowiedzialności służb utrzymania ruchu w tym procesie. Aby uniknąć stałego monitoringu parametrów i wprowadzić automatykę działań, w sukurs przyjdzie nam kolejny produkt, czyli OPTA – Przekaźnik Programowalny Serii 8A.
Produkt ten powstał jako owoc współpracy firmy Finder i Arduino. Platforma posiada w sobie wejścia cyfrowo-analogowe (0... 10 V) i to użytkownik decyduje o ich charakterze oraz wyjścia przekaźnikowe 10 A. Programowanie odbywa się poprzez darmową platformę Arduino IDE lub poprzez oprogramowanie PLC IDE, gdzie programować można w pięciu innych językach: LD – SFC – FBD – ST – IL. Sama konfiguracja i rejestracja danych odbywa się przez wbudowany port USB-C.
Ponadto OPTA wyposażona jest, w zależności od typu, w porty komunikacyjne MODBUS RS485, złącze RJ45 do podłączania Ethernet lub MODBUS TCP/IP. Wersja Advance posiada również moduł do komunikacji Bluetooth i Wi-Fi.
W każdej z wersji znajduje się również port AUX do przyłączenia modułów rozszerzeń, których możemy podłączyć nawet pięć, w różnej konfiguracji. Stworzenie takiego ciągu pozwoli nie tylko na analizę danych ale również automatyczne wykonanie najróżniejszych czynności, eliminując w łańcuchu decyzyjnym omylny ludzki element.
Dostępne moduły rozszerzeń to:
- EMR 16 wejść cyfrowych/analogowych (0…10 V), 8 wyjść 6 A
- SSR 16 wejść cyfrowych/analogowych (0…10 V), 8 wyjść 3 A
- Analog 6 wejść analogowych (0…10 V, 4…20 mA, PT100), 2 wyjścia analogowe (0…10 V, 4…20 mA), 4 wyjścia PWM
To właśnie współdziałanie OPTY z licznikami i analizatorami oraz wszelkiej maści czujnikami, takimi jak choćby czujniki temperatury, przepływomierze, czujniki ciśnienia, czyni z niej narzędzie, które może wprowadzić nie tylko oszczędności finansowe w firmie, ale też ułatwić pracę ludzi, czyniąc ją łatwiejszą i bezpieczniejszą.
Podstawy automatyki, takie jak proste, niezawodne elementy przekaźnikowe, z których słynie Finder, pozostają niezmienne od lat. Jednak firma Finder idzie z duchem czasu i dostarcza również zaawansowane rozwiązania do pomiaru i analizy danych, które wpisują się w założenia koncepcji Przemysłu 4.0. Nowoczesne technologie pozwalają nie tylko na monitorowanie pracy urządzeń, ale również na zbieranie ogromnej ilości danych, które mogą być analizowane w celu predykcyjnego utrzymania ruchu.Industry 4.0 stawia na połączenie automatyki, danych i cyfryzacji, aby osiągnąć większą efektywność i minimalizować przestoje. Dzięki technologiom predykcyjnym jesteśmy w stanie wykryć symptomy awarii na długo przed ich wystąpieniem, co pozwala planować interwencje serwisowe bez wpływu na ciągłość produkcji. Rozwiązania oferowane przez Finder nie tylko wspierają bieżącą analizę stanu maszyn, ale także umożliwiają przewidywanie awarii, dzięki czemu przedsiębiorstwa mogą lepiej zarządzać swoimi zasobami, zwiększać wydajność, redukować koszty utrzymania i minimalizować ryzyko nieplanowanych przestojów.
Dzięki takim innowacjom przemysłowym możliwe jest wdrożenie prawdziwie inteligentnych systemów zarządzania, które wspomagają pracowników i operatorów w podejmowaniu decyzji na podstawie precyzyjnych, aktualnych danych. Technologia predykcyjna w połączeniu z niezawodnością komponentów Findera to krok w stronę przyszłości, gdzie automatyka wspiera zarówno ciągłość pracy, jak i rozwój całego sektora przemysłowego.
