Dlaczego? Bo oferują unikalną kombinację właściwości: małą masę własną przy dużym udźwigu (zawiesie linowe 18 mm o DOR 5 ton waży 6-8 kg/m, podczas gdy łańcuch >15 kg/m), elastyczność pozwalającą na pracę w wielokrążkach przy promieniach gięcia od 10-krotności średnicy, stopniową degradację ostrzegającą przed awarią przez widoczne pęknięcia drutów oraz możliwość regeneracji zakończeń w warunkach warsztatowych.
W tym przewodniku przeanalizujemy techniczne aspekty zawiesi linowych – od metalurgii drutów po geometrię zaciskania tulei – by zapewnić kompletną wiedzę do świadomego wyboru i bezpiecznej eksploatacji.
Konstrukcja i rodzaje zawiesi linowych – technologia zakończeń
Sposób wykonania zakończeń liny fundamentalnie wpływa na właściwości mechaniczne, trwałość i koszty całego zawiesia. Trzy podstawowe technologie zdominowały rynek profesjonalny.
Zawiesia linowe zaciskane (tulejowane) – precyzja przemysłowa
Technologia zaciskania tulei aluminiowych (ferrule pressing, swaging) polega na założeniu na końcu liny aluminiowej lub stalowej tulei cylindrycznej, którą następnie prasuje się hydraulicznie pod kontrolowanym ciśnieniem 200-400 MPa. Metal tulei wpływa w przestrzenie międzydrutowe tworząc połączenie mechaniczne o wytrzymałości 90-95% wytrzymałości samej liny – to najwyższy współczynnik spośród wszystkich metod zakończeń. Dla porównania: zaplatanie osiąga 80-85%, a zaciski linowe (klemy) tylko 70-75%.
Proces wymaga specjalistycznej prasy hydraulicznej z matrycami dopasowanymi do średnicy liny i tulei. Tuleja jest przyciskana stopniowo w 3-5 punktach na długości 8-12 średnic liny, co zapewnia równomierne wnikanie metalu i eliminuje koncentracje naprężeń. Po zaprasowaniu tuleja tworzy monolityczne zakończenie o gładkiej powierzchni zewnętrznej.
Zalety zaciskania:
- Powtarzalność parametrów – każde zakończenie ma identyczne właściwości (rozrzut <3%), co krytyczne w produkcji seryjnej
- Gładkość zakończenia – brak wystających drutów minimalizuje ryzyko zaczepienia czy zranienia operatora
- Szybkość produkcji – 2-3 minuty na zakończenie, o 20-30% niższe koszty niż zaplatanie
- Trwałość w warunkach abrazyjnych – zamknięta struktura tulei chroni końce drutów przed ścieraniem w środowiskach piaszczystych
Ograniczenia:
- Wrażliwość termiczna – tuleje aluminiowe zmiękają powyżej 150°C (w hutnictwie stosuje się tuleje stalowe)
- Brak elastyczności – sztywne zakończenie utrudnia montaż w ciasnych przestrzeniach
- Trudność naprawy polowej – wymaga prasy hydraulicznej, niemożliwa w terenie
Zawiesia zaciskane dominują w zastosowaniach przemysłowych stacjonarnych: hale produkcyjne, magazyny wysokiego składowania, terminale kontenerowe, zakłady prefabrykacji.
Zawiesia linowe zaplatane – tradycja spotyka specjalizację
Zaplatanie (splicing) to metoda, gdzie koniec liny rozplatywany jest na poszczególne splotki, które następnie przeplatane są przez strukturę liny tworząc pętlę. Proces wymaga dużych umiejętności manualnych – doświadczony sploter wykonuje zakończenie w 20-40 minut, nowicjusz potrzebuje kilku godzin. Istnieje dziesiątki typów zaplatania (flamandzkie, liverpolskie, krótkie, długie), każdy pod konkretne warunki.
Wytrzymałość zaplatania wynosi 80-85% wytrzymałości liny – część drutów jest wyginana o 180 stopni, co osłabia strukturę krystaliczną. Mimo to współczynnik bezpieczeństwa zawiesi (minimum 5:1) daje wystarczający zapas.
Kiedy zaplatanie jest niezastąpione:
- Elastyczność zakończenia – pętla pozostaje giętka, ułatwia montaż przez wąskie otwory w konstrukcjach
- Naprawa polowa – offshore, platformy wiertnicze, kopalnie głębokie gdzie prasa niedostępna
- Żegluga i przemysł okrętowy – tradycje branżowe, korpus specjalistów i procedur
- Wizualna kontrola wewnętrzna – można sprawdzić stan wewnętrznych splotek przed finalizacją
Wady:
- Zmienność jakości – rozrzut wytrzymałości 10-15% między egzemplarzami
- Czasochłonność – 3-10× dłuższy proces zwiększa koszty robocizny
- Wrażliwość na ścieranie – wystające końce drutów zużywają się szybko, wymagają osłon
Zawiesia o obwodzie zamkniętym (Grommet)
Grommet to zawiesie z liny zwiniętej w zamknięty obwód bez widocznych zakończeń. Lina zaplatana jest sama ze sobą na całej długości, tworząc strukturę gdzie każdy punkt ma identyczną wytrzymałość. Eliminuje to słabe ogniwo tradycyjnych zakończeń. Grommet pracuje w dowolnej orientacji bez utraty wytrzymałości.
Produkcja: lina o długości 3-4× docelowego obwodu owija się wokół trzpienia, następnie zaplatana ciągle. Alternatywnie stosuje się grommety tkane na krosnach przemysłowych.
Zastosowania:
- Offshore i energetyka – turbiny wiatrowe, platformy wiertnicze, transformatory 100-500t
- Mostownictwo – podwieszanie segmentów podczas montażu
- Przemysł stoczniowy – spuszczanie kadłubów, grommet rozprowadza obciążenie na dużą powierzchnię
Koszt 2-4× wyższy niż standardowe zawiesia, ale żywotność do 3× dłuższa przez eliminację koncentracji naprężeń.
Klasyfikacja cięgnowa i geometria obciążeń
Liczba cięgien determinuje stabilność ładunku i rozkład sił.
Zawiesia jednocięgnowe – najprostsza konstrukcja do ładunków regularnych z wyraźnym środkiem ciężkości: belki stalowe, rury, kręgi kabli, maszyny zwarte. Zaleta: prostota montażu, niska masa. Ograniczenie: brak stabilizacji – przy przesunięciu środka ciężkości ładunek obraca się i kołysze.

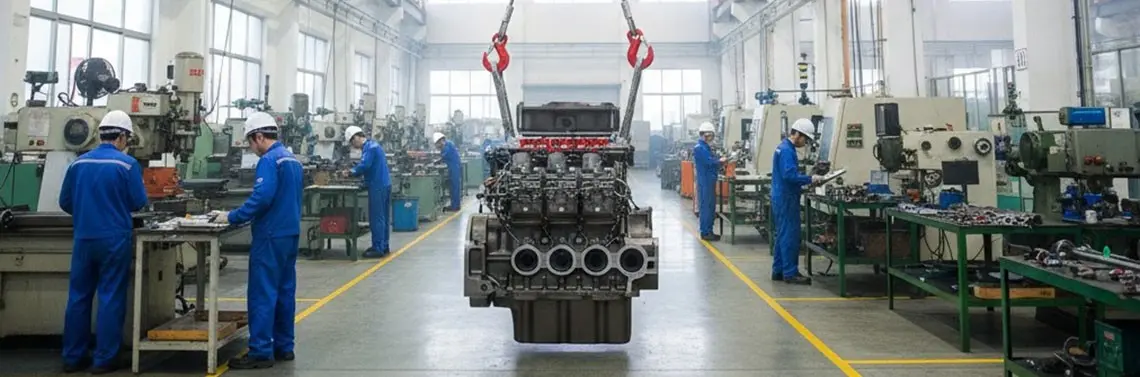

Zawiesia dwucięgnowe – dwie liny połączone górnym ogniwem zbiorczym. Stabilne podnoszenie ładunków wydłużonych przez podczepienie w dwóch punktach symetrycznie względem środka ciężkości.
Geometria sił – matematyka bezpieczeństwa:
Kąt α między cięgnami drastycznie wpływa na obciążenie każdego cięgna. Przy kącie 60° każde cięgno przenosi 0,58 masy ładunku. Zawiesie 2×5t (nominalne 10t łącznie) może bezpiecznie podnieść: 10t / 1,16 = 8,6 tony.
Przy kącie 90° każde cięgno pracuje z siłą 0,71 masy ładunku – limit spada do 7 ton. Przy kącie 120° każde cięgno przenosi już całą masę ładunku (współczynnik 1,0), więc możecie podnieść tylko 5 ton mimo dwóch cięgien!
Producenci podają DOR dla kątów standardowych (0°, 45°, 60°, 90°) w tabelach. Złota zasada: maksymalny kąt 90-120°, optymalny poniżej 60°. W praktyce stosujecie trawersy rozdzielcze wymuszające odpowiedni rozstaw i minimalizujące kąty.
Zawiesia trzy/czterocięgnowe – dla ładunków o dużej powierzchni podstawy: płyty betonowe, formy stalowe, skrzynie maszynowe. Cztery punkty eliminują kołysanie i automatycznie wyrównują nierównomierne obciążenie – jeśli jeden róg cięższy, cięgno w tym miejscu przejmuje więcej bez utraty stabilności. Szczególnie cenne gdy dokładna lokalizacja środka ciężkości nieznana (kontenery z ładunkiem niejednorodnym).
Kluczowe: stosowanie ogniwa zbiorczego obrotowego (swivel ring) pozwalającego na swobodny obrót cięgien, eliminującego skręcanie lin podczas manipulacji.
Parametry techniczne liny stalowej
Rodzaj rdzenia – rdzeń organiczny vs stalowy
Rdzeń organiczny FC (Fiber Core) – wiązka włókien naturalnych (sisal, konopie) lub syntetycznych (polipropylen) nasycona smarowniczym olejem. Elastyczność włókien daje:
- Mniejszy promień gięcia – FC pracuje na krążkach od 8× średnicy (lina 20mm na krążku 160mm), IWRC wymaga 12-16×
- Lepsze tłumienie drgań – włókna absorbują uderzenia, ważne w zastosowaniach dynamicznych
- Rezerwuar smaru – włókna stopniowo uwalniają olej do splotek utrzymując korozję na minimalnym poziomie
Wady: o 7-10% niższa wytrzymałość, wrażliwość na zgniatanie (włókna sprasowują się tracąc sprężystość), większe wydłużenie konstrukcyjne (pierwsze 100-200 cykli).
Rdzeń stalowy IWRC (Independent Wire Rope Core) – miniaturowa lina stalowa jako rdzeń dla głównych splotek. Sztywna, wytrzymała struktura:
- Wyższa wytrzymałość – wzrost siły zrywającej o 7-10% przy tej samej średnicy
- Odporność na zgniatanie – krytyczna gdy lina przechodzi przez ciasne prowadnice
- Minimalne wydłużenie – ważne w precyzyjnych systemach pozycjonowania
- Stabilność średnicy – zachowuje wymiary nawet po latach
Wady: wyższa cena (+15-25%), większa masa, mniejsza elastyczność (wymagane większe krążki).
Wybór: FC w układach dynamicznych z dużymi zgięciami (wielokrążki, wciągniki), IWRC w statycznych obciążeniach ciężkich (prefabrykaty betonowe, liny odciągowe, wyciągi szybowe).
Klasa wytrzymałości drutów
Standard 1770 N/mm² (180 kg/mm²) – klasa stosowana dekadami jako standard przemysłowy. Druty osiągają wydłużenie przy zerwaniu 3-5%, dobra równowaga wytrzymałość-ciągliwość. Dominują w budownictwie, przemyśle maszynowym, transporcie wewnętrznym.
Klasa 1960 N/mm² (200 kg/mm²) – skok jakościowy przez precyzyjną kontrolę składu i patentowania. Przy tej samej średnicy udźwig wzrasta o 11%. Alternatywnie – dla tego samego udźwigu lina cieńsza i lżejsza.
Praktyka: 1960 tam gdzie redukcja masy ma znaczenie ekonomiczne – żurawie wieżowe o ograniczonym momencie, wciągniki ręczne (każdy kg odczuwa operator), systemy mobilne często transportowane. Koszt +10-15% rekompensowany korzyściami. Klasa 2160 N/mm² w ekstremalnych aplikacjach offshore, ale dostępność ograniczona.
Ocynk – ochrona przed korozją
Cynkowanie drutów zapewnia barierę fizyczną i ochronę katodową (cynk koroduje preferencyjnie chroniąc żelazo).
- Ocynk standardowy klasa A (ISO): 40-60 g/m² powierzchni (5-8 μm), ochrona 5-8 lat klimat umiarkowany, 3-5 lat środowisko morskie
- Ocynk wzmocniony klasa B: 70-100 g/m² (10-14 μm), żywotność 8-12 / 5-7 lat, koszt +8-12%
- Ocynk ciężki klasa C: 120-180 g/m² (16-24 μm) offshore, ochrona 15-20 lat umiarkowany klimat
Ocynk chroni zewnętrznie. Korozja wewnętrzna kontrolowana przez smarowanie – liny nasycane smarami z inhibitorami korozji (baza mineralna + grafit/molibden/PTFE). Regularne smarowanie (co 6-12 miesięcy normalnie, co 3 miesiące korozyjnie) wydłuża żywotność o 30-50%.
Jak prawidłowo dobrać zawiesie? Checklista
- Określenie wymaganego DOR
Krok bazowy: Zważcie masę ładunku, dodajcie 15-20% zapas na przeciążenia dynamiczne (hamowanie, szarpnięcia) = masa projektowa.
Dla wielocięgien: Podziel masę projektową przez liczbę cięgien × współczynnik kątowy. Przykład: ładunek 10t, zawiesie 2-cięgnowe, kąt 60°. Masa projektowa = 10t × 1,2 = 12t. Obciążenie na cięgno = 12t × 0,58 = 6,96t. Wybieracie linę DOR min 7t (standard to 8t).
Zawsze zaokrąglaj w górę do najbliższego standardu. Nigdy nie pracuj "na granicy".
- Temperatura pracy
-40 do +100°C: liny standardowe z tulejami Al i smarami mineralnymi bez redukcji DOR
-40 do +150°C: tuleje stalowe ocynkowane + smary syntetyczne (polialfaolefiny)
+150 do +300°C: tuleje stalowe nierdzewne + smary grafitowe, redukcja DOR 15-25%
Poniżej -40°C: badania udarności, specjalne stale niskotransformacyjne (offshore Arctic)
Temperatura dotyczy ładunku, nie otoczenia. Ładunek 200°C przenosi ciepło kondukcją do liny. W hutnictwie, odlewniach sprawdzaj temperaturę powierzchni termometrem bezdotykowym przed podczepieniem.
- Ochrona przed ostrymi krawędziami
Lina wrażliwa na przecięcie przez ostre krawędzie pod obciążeniem. Pojedynczy drut 0,5mm może zostać przecięty przez stalową krawędź (promień <1mm) w sekundach przy 50% DOR.
Obowiązkowe środki:
- Osłony kątowe PU/PCV – rozkładają nacisk na 50-100mm zamiast punktu
- Podkładki drewniane – grube deski min 30mm z zaokrąglonymi krawędziami
- Ochraniacz linowy tekstylny – tuleje poliester/aramid owijane wokół liny
- Zwiększenie kąta kontaktu – lina przylegająca 200-300mm zamiast ostrego zagięcia
W przemyśle stalowym (profile, blachy) osłony to standard – koszt promil wartości zawiesia.
- Sposób mocowania
Pętla miękka (soft eye) – bez wzmocnień metalowych. Elastyczna, małe wymiary, brak korozji. Wrażliwa na ścieranie w kontakcie z hakiem. Do 5t, częste przepinanie.
Pętla z oczkiem stalowym (hard eye, thimble) – stalowe oczko w pętli chroni przed ścieraniem. Standard przemysłowy ciężki. Rozkłada nacisk haka na większą powierzchnię eliminując przeciążenia lokalne.
Zakończenie pod szaklę – pętla dopasowana do konkretnej szakli. Eliminuje luz, poprawia geometrię obciążenia.
Hak bezpośredni – haki wprasowane w tulei. Bez szakli, szybki montaż. Produkcja seryjna gdzie to samo zawiesie podnosi ten sam typ setki razy dziennie.
- Środowisko chemiczne
Liny standardowe z ocynkiem odporne na warunki atmosferyczne, ale atakowane przez:
- Kwasy mineralne stężone – szybka korozja, żywotność -60-80%
- Zasady stężone – degradacja cynku i smaru, żywotność -30-50%
- Rozpuszczalniki chlorowane – wypłukują smar, wzrost tarcia i korozji
- Woda morska – zasolenie przyspiesza korozję, żywotność -40-60%
W środowiskach agresywnych: stal nierdzewna 316 lub podwojona częstotliwość kontroli i smarowania.
Kryteria wycofania z eksploatacji
Liczba pękniętych drutów (ISO 4309)
Dla lin 6-splotkowych (konstrukcja 6×36 IWRC):
- Odcinek kontrolny = 6 średnic liny (lina 20mm → 120mm)
- Maksymalnie 10% całkowitej liczby drutów
- Konstrukcja 6×36 (216 drutów) → max 21-22 pęknięcia na odcinku 120mm
Metoda: Oczyść linę ze smaru szczotką druciną + rozpuszczalnik. Przepuść przez dłonie w rękawicach – pęknięte druty wystają jak "kolce". Na odcinku 6 średnic policz wszystkie pęknięcia (koniec wystający lub przerwa ciągłości). Przekroczenie → wycofanie.
Szczególne przypadki:
- Pęknięcia skupione (wszystkie w jednym miejscu) → wycofanie mimo liczba < limit
- Pęknięcia w zakończeniach (pierwsze 2 średnice od tulei) → wycofanie przy 50% ogólnego limitu
Deformacje strukturalne
Koszyczek (bird caging) – wypchnięcie splotek na zewnątrz. Powstaje po uderzeniu, przeciągnięciu przez małą rolkę pod obciążeniem lub przeciążeniu >150% DOR. Całkowita dyskwalifikacja – druty połamane, rdzeń uszkodzony, wytrzymałość spadła o 40-70%.
Splotka luźna – odchylenie od ciała liny tworząc szczelinę. Świadczy o uszkodzeniu rdzenia. Lina traci geometrię, rozkład sił nierównomierny. Wycofanie obowiązkowe.
Supły i załamania – ostre zagięcia przez zaplątanie pod obciążeniem. Nawet po "wyprostowaniu" struktura zniszczona – mikrony, rdzeń plastycznie zgięty. Bezwzględne wycofanie.
Zmniejszenie średnicy – ścieranie zewnętrzne + kompaktacja wewnętrzna. Mierz średnicę w kilku miejscach suwmiarką. Redukcja >7% średnicy nominalnej dyskwalifikuje. Lina 20mm nominalne → min 18,6mm dopuszczalne.
Uszkodzenia zakończeń
Tuleje zaciskowe:
- Pęknięcia tulei (wizualne lub penetracja barwnikowa) → wycofanie natychmiast
- Poluzowanie tulei (ruch obrotowy/osiowy względem liny) → wycofanie
- Korozja wżerowa Al w środowisku morskim → wycofanie gdy ubytki >10% grubości ścianki
- Deformacje tulei (spłaszczenia, wgniecenia) w obszarze zaprasowanym → wycofanie
Zaplatanie:
- Poluzowanie (rozchodzenie splotek, luzy) → wycofanie
- Pęknięcia drutów w zaplecie → wycofanie przy 50% limitu
- Korozja wżerowa w punkcie wejścia splotek → wycofanie
Brak tabliczki CE → wycofanie (brak pewności parametrów, pochodzenia).
