15 października 2013

Nowoczesna wiertnica eksploatowana w KGHM

0 228
Intensywny rozwój elektroniki w technice hydraulicznych sterowań maszyn mobilnych pozwala na doskonalenie konstrukcji maszyn górniczych. Zastosowanie elementów układów hydraulicznych,które mogą być sterowane za pomocą sieci CANopen, pozwala na usunięcie ("wyprowadzenie") z kabiny operatora rozdzielaczy hydraulicznych. Wykorzystano takie rozwiązanie w projektowaniu grupy specjalistycznych maszyn górniczych.

Intensywny rozwój elektroniki w technice hydraulicznych sterowań maszyn mobilnych pozwala na doskonalenie konstrukcji maszyn górniczych. Zastosowanie elementów układów hydraulicznych,które mogą być sterowane za pomocą sieci CANopen, pozwala na usunięcie ("wyprowadzenie")z kabiny operatora rozdzielaczy hydraulicznych. Wykorzystano takie rozwiązanie w projektowaniu grupy specjalistycznych maszyn górniczych.

Pierwszym modelem została wiertnica rdzeniowa typu RTCD-18. Jej projekt oraz prototyp został wykonany w Oddziale Produkcyjno-Remontowym Biura Handlowego „Ruda”. Wóz wiertniczy typu RTCD–18 jest przeznaczony do wiercenia w wyrobiskach niewęglowych i niemetanowych podziemnych zakładów górniczych. Wiercenie otworów (rdzeniowych lub pełnym przekrojem) w górotworze wykonuje się metodą obrotową z przepłuczką. Wiercone otwory rdzeniowe umożliwiają pobranie próbki skały z wyciągniętego po wierceniu rdzenia. Zbadane próbki pozwalają na określenie m.in. okruszcowania złoża oraz jego miąższości, dzięki czemu górnicy zdobywają wiedzę dotyczącą kierunku prowadzenia dalszej eksploatacji.

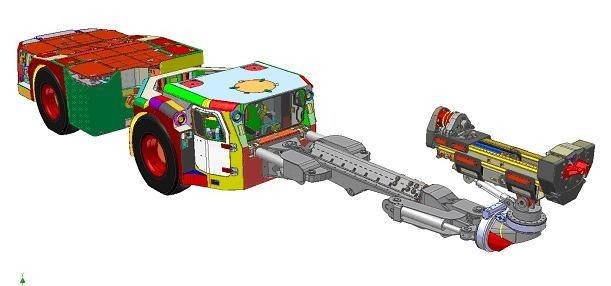

 Rys. 1. Wysięgnik wozu wiercącego

Rys. 2. Wiertnica RTCD-18

Układ roboczy maszyny jest napędzany silnikiem elektrycznym o mocy P=22 kW, zaś układ hydrauliczny zasilany jest za pomocą pompy napędzanej silnikiem spalinowym. Układ sterowania kinematyką zespołu roboczego wiertnicy jest optymalnie dostosowany do warunków ergonomii oraz intuicji operatora maszyny.

o monitorowania wartości parametrów układu służą dwa wyświetlacze DI 3 firmy Bosch Rexroth umieszczone w klimatyzowanej kabinie po lewej i prawej stronie operatora. Każdy z monitorów przypisany jest do odpowiedniego drążka sterowniczego (joystick-a) obsłu...

Dalsza część jest dostępna dla użytkowników z wykupionym planem
