Uczestnicy Akademii Bezpieczeństwa INSTOM podzieleni zostali na cztery grupy, dzięki czemu jednocześnie mogły się odbywać cztery sesje szkoleniowo-warsztatowe, co spotkało się z bardzo dobrym przyjęciem wśród uczestników, gdyż grupy były kameralne – liczyły zaledwie po kilka osób, co pozwoliło w znacznie lepszym stopniu przyswoić zaawansowaną wiedzę.
Każda z sesji poświęcona była innym grupom produktowym. Pierwsza z nich o nazwie „System WeASSIST – Wirtuoz Wydajności Procesów” poświęcona była oprogramowaniu do sterowania i zarządzania systemami sygnalizatorów przemysłowych firmy Werma. Na drugiej, pod nazwą „AXIS i DATALOGIC, szwedzko-włoski duet wizualizacji i kodowania – systemy wizyjne i czytniki kodów 1D i 2D” przedstawione zostały możliwości systemów wizyjnych Datalogic i kamer przemysłowych Axis.
W czasie sesji pod nazwą „Kurtyny – Skanery – Maty – Rozwiązania czułe na punkcie bezpieczeństwa” przedstawiono rozwiązania bezpieczeństwa firm ReeR, Datalogic i Gamma System. Na ostat-
niej –„Mistrz wygrodzeń PROTEC w towarzystwie dowódcy bezpiecznych drzwi PIZZATO” – uczestnicy szkolenia mogli zapoznać się z rozwiązaniami producenta wygrodzeń PROTEC i z blokadami bezpieczeństwa PIZZATO. Co ciekawe, w ramach szkolenia odbył się też konkurs montażu wygrodzeń na czas.
Sesję dotyczącą sygnalizatorów Werma poprowadził Armin Vogelsang, Business Development Manager w firmie Werma
W 2022 roku na targach w Hanowerze Werma zaprezentowała swój najnowszy system WeASSIST. Jest to platforma chmurowa, która pozwala na monitorowanie statusów maszyn
Sygnalizatory przemysłowe i system WeASSIST
Werma to firma od 25 lat zajmująca się technologiami sygnalizacji, w tym różnego rodzaju sygnalizatorami przemysłowymi. W jej ofercie znajdziemy szeroki wachlarz produktów – od klasycznych sygnalizatorów optycznych i dźwiękowych po nowoczesne rozwiązania cyfrowe, takie jak modułowe wieże sygnalizacyjne. Pierwszą Werma wprowadziła na rynek już w 1994 roku i tym samym zrewolucjonizowała sposób monitorowania procesów produkcyjnych.
Pierwszym systemem Wermy, który pozwalał na analizę stanów sygnalizacji był Smart Monitor. Umożliwiał on dokumentowanie statusów maszyn, wykorzystując do tego celu nadajniki radiowe. Te urządzenia przesyłały dane o statusie sygnalizatorów, które trafiały do
bazy danych, co pozwalało na ich analizę i wizualizację.
Rozwiązanie to nie wymagało integracji z programowalnymi sterownikami PLC, co znacznie ułatwiło wdrażanie w zakładach produkcyjnych i logistycznych. Przykładem takiego zastosowania są centra logistyczne, gdzie pracownicy mogą w łatwy sposób sygnalizować problemy, np. brak materiałów, naciskając przycisk na stanowisku pracy.
W 2022 roku na targach w Hanowerze Werma zaprezentowała swój najnowszy system WeASSIST. Jest to platforma wykorzystująca technologię chmurową, co pozwala na monitorowanie statusów maszyn, a także na analizowanie danych i wizualizację wyników w czasie rzeczywistym.
Jedną z największych zalet systemu WeASSIST jest łatwość jego wdrożenia i konfiguracji. Dzięki intuicyjnemu interfejsowi użytkownika można szybko stworzyć cyfrowego bliźniaka (digital twin) sygnalizatorów w zakładzie, przypisać różnym kolorom świateł określone znaczenia oraz ustawić powiadomienia dla odpowiednich zespołów, w tym służb utrzymania ruchu. Co więcej, WeASSIST pozwala na monitorowanie takich danych jak liczba wyprodukowanych elementów oraz rozpoznawanie różnych wzorców sygnałów impulsowych (np. szybkie lub wolne miganie).
Skanery bezpieczeństwa i systemy antykolizyjne
Sesję „Kurtyny – Skanery – Maty – Rozwiązania czułe na punkcie bezpieczeństwa” poprowadził Paweł Kowalczyk, specjalista ds. technicznej i handlowej obsługi klienta w firmie INSTOM. Przedstawił on rozwiązania bezpieczeństwa firm ReeR, Datalogic i Gamma System.
Podczas szkolenia Paweł Kowalczyk z pasją opowiadał o nowoczesnych rozwiązaniach oferowanych przez firmę INSTOM. Już na wstępie wyjaśnił, że choć dziś głównym tematem są kurtyny i maty bezpieczeństwa, to portfolio firmy obejmuje także skanery bezpieczeństwa SLS, urządzenia antykolizyjne oraz inne technologie, które pomagają chronić zarówno ludzi, jak i sprzęt w środowisku przemysłowym.
Ekspert podkreślił, że wiele z prezentowanych rozwiązań jest stosowanych w szerokim spektrum aplikacji – od maszyn produkcyjnych, poprzez magazyny automatyczne, aż po roboty autonomiczne AGV. Produkty, takie jak skanery bezpieczeństwa SLS firmy Datalogic, mogą być stosowane w różnych konfiguracjach, również pod innymi markami, ponieważ często są rebrandowane przez wiodących
Sesję „Kurtyny – Skanery – Maty – Rozwiązania czułe na punkcie bezpieczeństwa” poprowadził Paweł Kowalczyk, specjalista ds. technicznej i handlowej obsługi klienta w firmie INSTOM
Laserowe skanery bezpieczeństwa serii SLS pozwalają na monitorowanie i ochronę stref niebezpiecznych. Znajdują swoje zastosowanie w wielu aplikacjach bezpieczeństwa
Pierwszym tematem tej sesji wykładowo-warsztatowej były skanery bezpieczeństwa marki Datalogic. Laserowe skanery bezpieczeństwa serii SLS pozwalają na monitorowanie i ochronę stref niebezpiecznych. Znajdują swoje zastosowanie w wielu aplikacjach bezpieczeństwa. Urządzenia te cechują się zasięgiem strefy bezpieczeństwa do 5,5 metra oraz ostrzegawczej do 40 metrów. Dzięki kątowi skanowania wynoszącemu 275 stopni i możliwości definiowania wielu presetów, znajdują one zastosowanie m.in. w stacjonarnych instalacjach ochronnych. Podczas wykładu podkreślono znaczenie tych skanerów w ochronie obszarów niebezpiecznych, zwłaszcza tam, gdzie wymagana jest precyzyjna detekcja obecności osób lub obiektów. Omówiono również ich zastosowanie w ochronie pojazdów autonomicznych, gdzie precyzyjne wykrywanie przeszkód ma kluczowe znaczenie.
Oprócz tego szczególną uwagę zwrócono na modułowy sterownik bezpieczeństwa ReeR Mosaic M1S COM, który umożliwia elastyczne konfigurowanie systemów poprzez dodawanie kolejnych modułów wejść i wyjść. Standardowa jednostka oferuje 8 wejść i 4 wyjścia, a w wersji rozbudowanej pozwala na obsługę nawet 128 wejść.
Kurtyny świetlne i zaawansowane bariery ochronne
Drugim omawianym tematem były kurtyny świetlne włoskiej firmy ReeR, znanej z produkcji wysokiej jakości komponentów bezpieczeństwa. Uczestnicy mieli okazję poznać wiele modeli kurtyn, które różnią się rozdzielczością (od 14 do 90 mm) oraz długością (od 150 do 2200 mm). Kurtyny tego typu pozwalają chronić zarówno niewielkie obszary (kurtyny o rozdzielczości 14 mm zapewniają bezpieczeństwo palcom), jak i ogromne, zrobotyzowane stanowiska –
gniazda robocze, gdzie wymagany zakres działania dochodzić może nawet do 15 metrów.
Szczególne zainteresowanie wzbudziły kurtyny przeznaczone do pracy w ekstremalnych warunkach – zarówno te odporne na temperatury niskie (do -40°), jak i na temperatury wysokie, a także te przeznaczone do ochrony obszarów zapylonych i stref zagrożonych wybuchem (ATEX). Szczegółowo omówiono konfigurację kurtyn pomiarowych, które dzięki dużej rozdzielczości (wynoszącej nawet 5 mm) są w stanie precyzyjnie mierzyć wielkość obiektów.
Maty bezpieczeństwa – niezawodność w trudnych warunkach
Kolejnym ważnym punktem szkolenia była prezentacja mat ochronnych firmy Gamma System, które odgrywają kluczową rolę w zapewnieniu bezpieczeństwa w środowiskach przemysłowych. W trakcie szkolenia zaprezentowano sposób, w jaki maty reagują na nacisk, natychmiast wyłączając maszynę lub aktywując alarm w przypadku wykrycia obecności człowieka. Mata taka może być bez problemu podłączona do kontrolera bezpieczeństwa – na przykład takiego, jak omówiony wcześniej kontroler bezpieczeństwa ReeR Mosaic M1S COM.
Uczestnicy szkolenia dowiedzieli się, że maty mogą być produkowane w różnych kształtach i rozmiarach –
od standardowych prostokątów po niestandardowe formy, takie jak łuki czy koła, dostosowane do specyficznych potrzeb klientów. Podkreślono też wyjątkową odporność mat na czynniki środowiskowe, takie jak oleje, węglowodory czy trociny. W przeciwieństwie do kurtyn, które wymagają regularnego czyszczenia, maty działają niezawodnie nawet w warunkach silnego zabrudzenia.
W trakcie warsztatów szczególną uwagę zwrócono na przemysł drzewny, gdzie maty doskonale sprawdzają się w zapylonych środowiskach, w których tradycyjne kurtyny mogą okazać się mniej skuteczne. Omówiono również wytrzymałość mat – zdolne są wytrzymać nacisk do 200 kg,
choć standardowa detekcja aktywuje się już przy 30 kg. To czyni je niezastąpionymi w pracy z maszynami ciężkimi, takimi jak prasy czy wtryskarki.
Czujniki wizyjne i kamery Axis
Czujniki wizyjne to zaawansowane urządzenia, które łączą w sobie rejestrację obrazu z cyfrową technologią przetwarzania obrazu w jednym kompaktowym module. Przedstawione na szkoleniu modele z rodziny Smart-VS AI firmy Datalogic to nowe, innowacyjne czujniki wizyjne do szerokiego zastosowania w automatyce.
Czujnik przy wsparciu sztucznej inteligencji można łatwo i szybko nauczyć złożonej i niezawodnej klasyfikacji obiektów na obiekty „poprawne” i „niepoprawne”, co pozwala na łatwe sortowanie produktów na linii produkcyjnej. Co ciekawe, to tego właśnie zagadnienia, związanego z uczeniem rozpoznawania prawidłowych i nieprawidłowych obiektów na przenośniku taśmowym dotyczyła część praktyczna szkolenia.
System Smart-VS AI można łatwo skonfigurować i nauczyć rozpoznawania obiektów dosłownie kilkoma kliknięciami z poziomu aplikacji sterującej. Pierwszy krok skonfigurowania systemu do pracy dotyczy nauki poprawnych warunków detekcji, czyli rozpoznawania prawidłowych obiektów. Drugi krok to nauka, jakie obiekty nie spełniają kryteriów poprawności, a trzeci to automatyczne uczenie rozpoznawania obrazów za pomocą algorytmów AI i przejście w normalny tryb pracy.
Jeśli chodzi o kamery AXIS, to w sali wykładowej znalazły się cztery systemy kamer IP: AXIS Q2101-TE, AXIS F9114, AXIS P1468-XLE oraz AXIS P3268-SLVE Dome Camera. Te modele pozwoliły na zademonstrowanie najważniejszych funkcjonalności kamer firmy AXIS znajdujących się w ofercie firmy INSTOM.
AXIS Q2101-TE to solidna, sieciowa kamera termowizyjna, która pozwala na zdalne monitorowanie temperatur i wyzwalanie zdarzeń na bazie zmian temperatury obserwowanych obiektów.
Z kolei AXIS F9114 to czterokanałowy wizyjny system przemysłowy bazujący na koncepcji podzielonej kamery sieciowej. System ten składa się z jednostki głównej (elektroniki sterującej) oraz czterech niezależnych obiektywów rejestrujących obrazy, które można rozmieścić w dowolnym, wymaganym daną aplikacją miejscu. W ten sposób monitorować można jednocześnie np. wnętrze komory obróbczej maszyny CNC, jej podręczny magazyn narzędzi, palety z obrabianym surowcem i otoczenie obrabiarki.
Model oznaczony symbolem AXIS P1468-XLE to pierwsza na świecie kamera 4K zgodna z normami ochrony przeciwwybuchowej ATEX, którą zaprojektowano pod kątem pracy w Strefie 2. Dodatkowo dysponuje ona mechanizmami analizy obrazu wspomaganymi sztuczną inteligencją, bazującymi na algorytmach głębokiego uczenia. Ostatnia z ka-
mer – AXIS P3268-SLVE Dome Camera – to kopułkowa kamera 8MP ze stali nierdzewnej z zaimplementowaną funkcją głębokiego uczenia. Urządzenie zamknięto w obudowie ze stali nierdzewnej klasy morskiej
(SS 316L), dzięki czemu może być stosowane w przemyśle spożywczym i chemicznym.
AXIS P3268-SLVE Dome Camera zapewnia wyjątkowo wysoką jakość obrazu, dzięki czemu zarejestrowany materiał doskonale sprawdza się w wypadku postępowań wyjaśniających. Funkcje Lightfinder 2.0 i Forensic WDR zapewniają wierne odwzorowanie barw i dużą szczegółowość przy słabym oświetleniu lub niemal w całkowitej ciemności. Technologia OptimizedIR gwarantuje ostre i wyraźne nagrania w całkowitej ciemności na odległość do 40 m bez konieczności stosowania dodatkowego oświetlenia.
Wygrodzenia i rygle
Protec jest włoskim producentem wygrodzeń, które zostały stworzone, aby zaoferować rozwiązania łączące w sobie trwałość, niezawodność oraz estetyczne wykonanie w rozsądnej cenie. Wygrodzenia tej firmy idealnie nadają się do odgrodzenia stref niebezpiecznych – w tym stref pracy maszyn i miejsc pracy robotów. Ich największą zaletą jest duża widoczność wydzielonego obszaru, którą osiągnięto dzięki kontrastowej, czarno-żółtej kolorystyce. Przy zastosowaniu specjalnej czarnej farby wygrodzenia uzyskują powierzchnię odporną na uszkodzenia mechaniczne.
Sławomir Demianiuk, zastępca kierownika ds. sprzedaży projektów i rozwoju produktów INSTOM, poprowadził sesję dotyczącą czujników wizyjnych Datalogic, których możliwości związane z analizą obrazu wspomagane są algorytmami sztucznej inteligencji

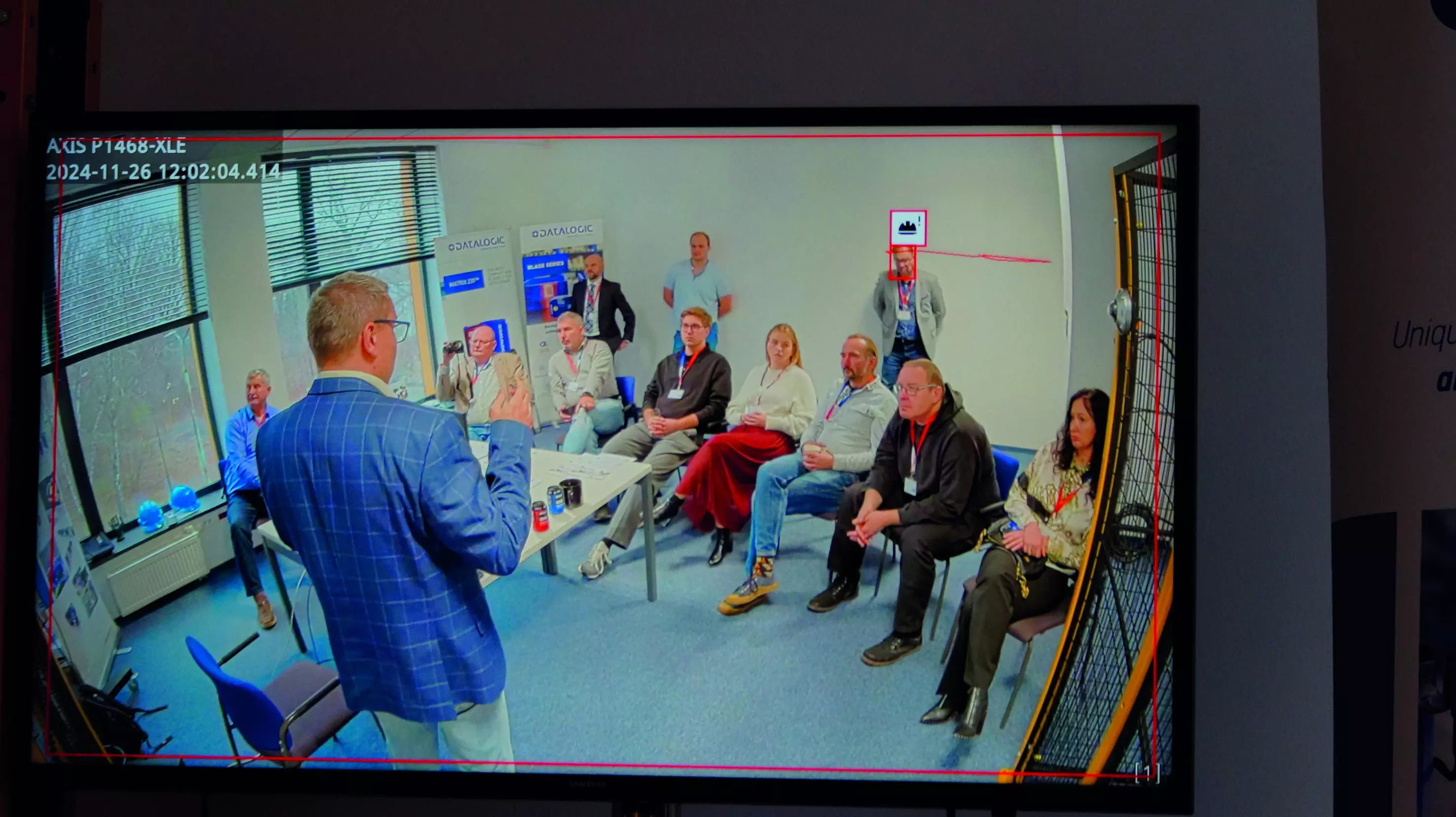

Podgląd na jedną z grup warsztatowych podczas szkolenia dotyczącego kamer Axis. Na zdjęciu obraz o rozdzielczości 4K z kamery AXIS P1468-XLE – pierwszej na świecie kamery 4K zgodnej z ATEX

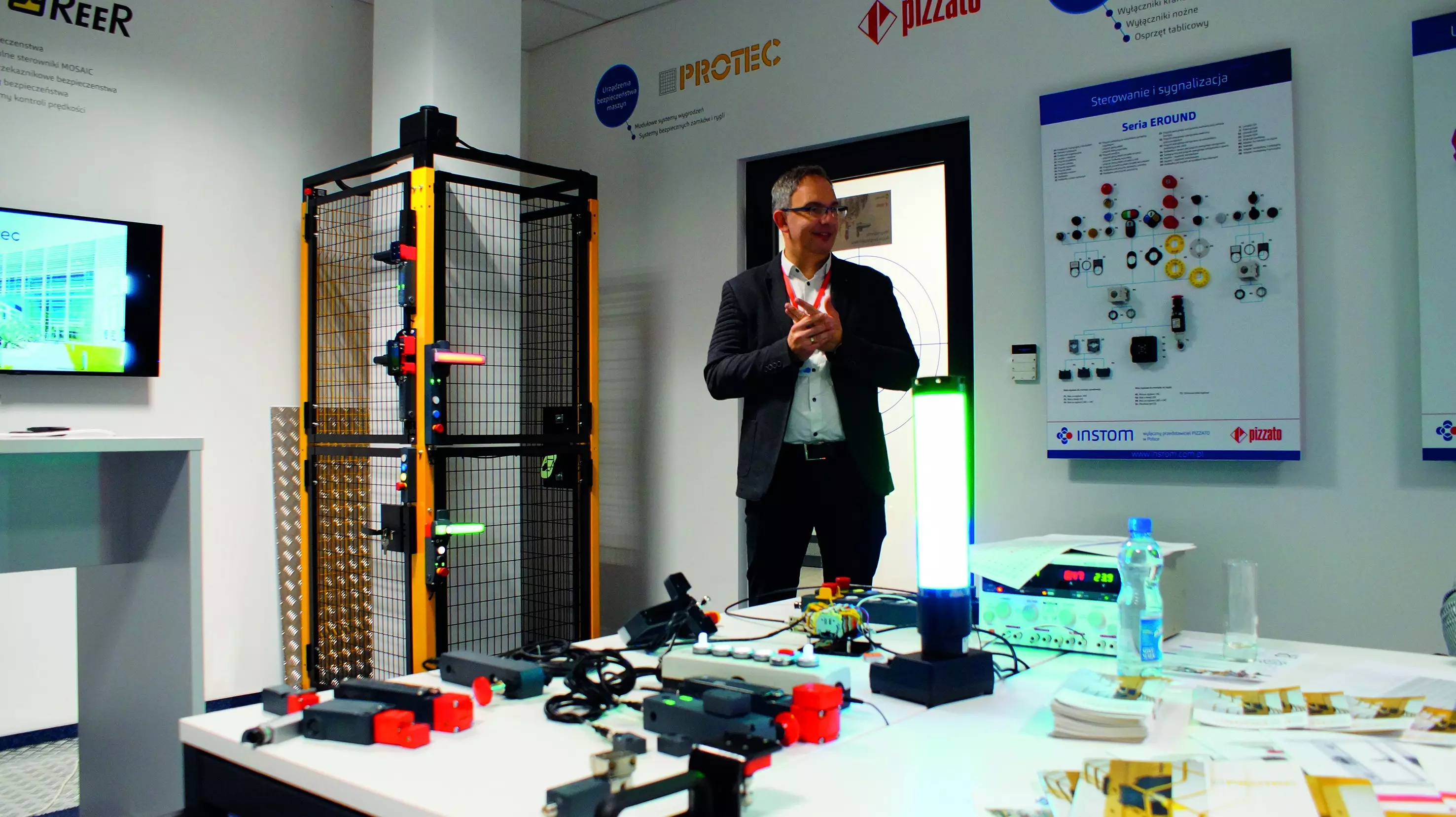

Michał Wamil, zastępca kierownika działu w firmie Instom poprowadził szkolenie na temat rygli bezpieczeństwa firmy Pizzato
System Techno został zaprojektowany na potrzeby klientów, szukających wygrodzeń za niższą cenę przy zachowaniu łatwości oraz szybkości montażu. System ten powstał jako wolnostojący panel z siatki z przetłoczeniami 3D, która umożliwia swobodną obserwację zabezpieczonej strefy. Drugi z systemów –
Novatek – został zaprojektowany z myślą o niezawodnych, prostych w instalacji oraz estetycznie wykonanych wygrodzeniach, które można pokryć czarną farbą odporną na zarysowania.
W obu systemach stosowane są te same słupy wykonane ze stalowej blachy, a poszczególne ich elementy są ze sobą zespawane. Gwarantuje to wysoką trwałość oraz sprawia, że proces montażu nie jest skomplikowany. Co więcej, dostępne są też specjalne uchwyty montażowe, pozwalające na szybki i łatwy montaż. Uczestnicy szkolenia wykorzystali je podczas zorganizowanych na sali wykładowej zawodów stawiania wygrodzenia na czas.
Elektrorygle firmy Pizzato serii NS i NG z technologią kodowania RFID to rygle przeznaczone do kontroli
osłon stref niebezpiecznych, w których warunki stwarzające zagrożenie utrzymują się nawet po wyłączeniu maszyny, np. z powodu bezwładności ruchomych części, wysokich temperatur lub ciśnień w obszarze chronionym. W wyłącznikach tych zastosowano technologię RFID, która pozwala na zaprogramowanie jednego aktywatora przypisanego do konkretnego urządzenia. Dzięki temu wykluczona jest możliwość ominięcia zabezpieczeń, co często spotyka się w niektórych zakładach przemysłowych, ponieważ przy dwóch nawet takich samych aktywatorach elektrorygiel będzie współpracował tylko z jednym z nich.
Z kolei rygiel bezpieczeństwa RFID z serii NX firmy Pizzato Elettrica to najmniejsze na rynku rozwiązanie tego typu. Ma on wielkość zaledwie 30 x 30 x 94,5 mm i jednocześnie zapewnia siłę trzymania do 6 kN. Nowy wyłącznik ryglujący RFID z serii NX zaprojektowano z myślą o zapewnieniu bezpieczeństwa w przestrzeniach, w których mamy na to niewiele miejsca, a ochrona dostępu jest niezbędna. Jego główne cechy to: uniwersalny montaż do drzwi zawiasowych lub przesuwnych, trzy niezależne wejścia dla aktywatora RFID, zwolnienie awaryjne oraz bistabilna zasada działania redukująca zużycie energii. Dodatkowo podświetlenie LED RGB sygnalizuje stan pracy urządzenia, umożliwiając jego szybką diagnostykę.
Głowica wyłącznika zapewnia uniwersalny montaż do drzwi zawiasowych czy przesuwnych. Oferuje bowiem niezależne wejścia dla aktywatora RFID. Urządzenie wyposażone jest również w zwolnienie awaryjne na obudowie, pozwalające w razie potrzeby na otwarcie rygla sześciokątnym kluczem.
Szkolenia Akademia Bezpieczeństwa firmy INSTOM to cykliczne wydarzenie, które zawsze przyciąga wielu specjalistów z szeroko pojętej branży bezpieczeństwa przemysłowego. Cieszą się one od lat ogromnym, niezmiennym zainteresowaniem, co widać choćby po naszej fotorelacji z tego wydarzenia. Zachęcam Państwa do jej obejrzenia, mając nadzieję, że pozwoli ona choć trochę poczuć panującą tam niezapomnianą, profesjonalną atmosferę.
