Firma norelem oferuje nowoczesne rozwiązania wspierające procesy obróbki mechanicznej i pomiarowej. Wśród najważniejszych, wprowadzonych niedawno na polski rynek innowacji znajdują się stacjonarne uchwyty szczękowe oraz systemy szybkiej wymiany, które charakteryzują się precyzją, trwałością i wszechstronnością. Te zaawansowane technologicznie produkty pozwalają na znaczne zwiększenie wydajności w różnych aplikacjach przemysłowych.
Stacjonarne uchwyty szczękowe – konstrukcja i działanie

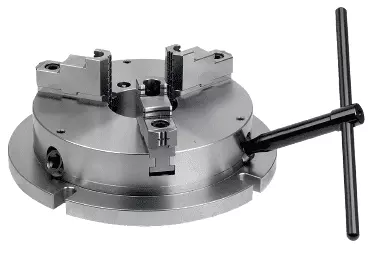

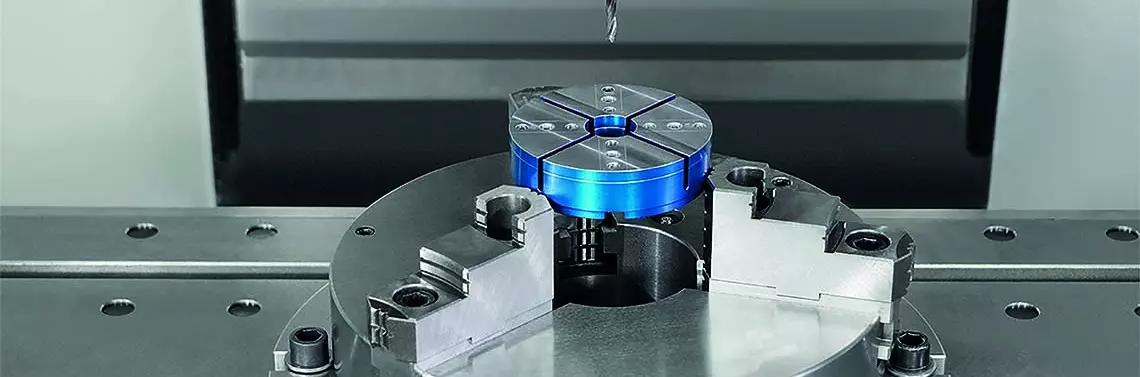

Stacjonarne uchwyty szczękowe oferowane przez norelem zostały zaprojektowane z myślą o centrycznym mocowaniu elementów obrabianych, szczególnie w wiertarkach i frezarkach. Są dostępne w dwóch wersjach: 3-szczękowej i 4-szczękowej, co pozwala na dopasowanie narzędzia do kształtu i wymiarów detali. Uchwyt 3-szczękowy umożliwia mocowanie elementów o symetrii kołowej, takich jak walce, trójkąty czy sześciokąty, natomiast wersja 4-szczękowa nadaje się do elementów o bardziej złożonej geometrii, np. kwadratów, ośmiokątów lub dwunastokątów.
Mechanizm działania opiera się na synchronicznym ruchu szczęk mocujących, napędzanym przez wieniec obrotowy i trzpienie gwintowane. Szczególną uwagę zwrócono na łatwość obsługi – wszystkie operacje są realizowane za pomocą prostego klucza sześciokątnego, a regularne smarowanie zapewnia niezawodność i długą żywotność komponentów.
Korpus uchwytów wykonano ze szlifowanej stali, co gwarantuje wysoką odporność na zużycie i powtarzalność mocowania na poziomie 0,02 mm. Dodatkowo możliwość zastosowania miękkich szczęk pozwala na dopasowanie konturów mocowania do specyficznych wymagań danego projektu.
Stacjonarne uchwyty 3-szczękowe są dostępne w czterech różnych średnicach od 220 mm do 370 mm. Umożliwiają one generowanie siły zacisku do 44 kN. Stacjonarne uchwyty 4-szczękowe są dostępne w czterech różnych średnicach od 165 mm do 310 mm. Zapewniają siłę zacisku do 25 kN.
Ponadto jako osprzęt dostępne są zestawy szczęk mocujących – zawierające trzy lub cztery elementy, które można stosować wyłącznie z uchwytami 3-szczękowymi albo uchwytami 4-szczękowymi. Szczęki mocujące są wykonane ze stali i mogą obrabiać z obydwu stron mocowania oraz montować odwrotnie.
Systemy szybkiej wymiany – precyzja i elastyczność
System szybkiej wymiany norelem to innowacyjne rozwiązanie służące do precyzyjnego mocowania detali w systemach pomiarowych, mikroskopach oraz urządzeniach projektorowych. Umożliwia szybką wymianę pojedynczych elementów, a nawet całych przyrządów i przestawienie systemu na nowe elementy obrabiane i procesy. Możliwe jest np. łatwe i szybkie pozycjonowanie elementów zaciskowych wszystkich kategorii za pomocą adapterów z zachowaniem formy. Przyrządy można nieskończenie wiele razy rozkładać i montować ponownie z zachowaniem dokładności: odtwarzalność oszczędza czas i koszty, a czas pracy maszyny znacznie się wydłuża – zdecydowana zaleta w porównaniu z tradycyjnym, jednorazowym montażem przyrządów.
Głównym elementem tego systemu są uchwyty szybkomocujące, które pełnią funkcję interfejsu między płytami bazowymi a elementami dodatkowymi. System oferuje pełną elastyczność dzięki możliwości łączenia komponentów bez użycia narzędzi, co znacząco skraca czas wymiany i konfiguracji przyrządów.

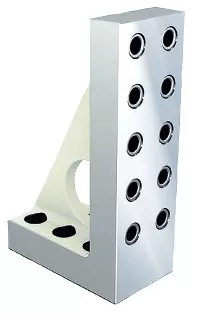

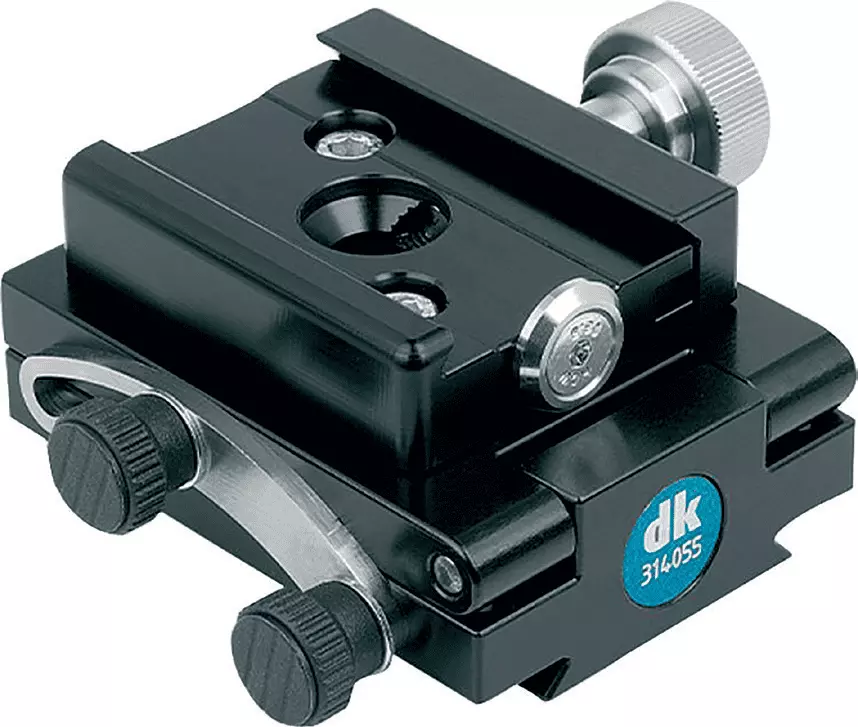

Uchwyty szybkomocujące są interfejsem między płytami bazowymi i elementami dodatkowymi. Elementy dodatkowe pełnią z kolei funkcję interfejsu między elementami podstawowymi i mocującymi i można łączyć je z nimi bez użycia narzędzi. Oferta produktów norelem obejmuje trzy różne elementy dodatkowe do swobodnego pozycjonowania w przestrzeni 3D: adaptery z aluminium do imadeł precyzyjnych i do uchwytów trójszczękowych oraz elementy kątowe.
Podstawowe komponenty systemu to:

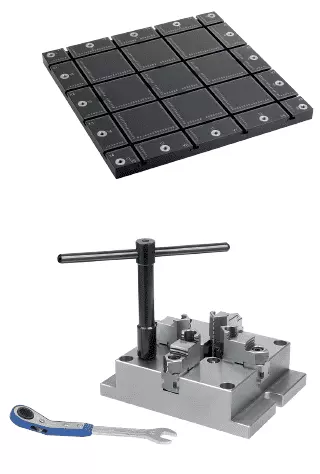

- płyty bazowe, dostępne z różnymi konfiguracjami otworów i rowków teowych, umożliwiające szybkie mocowanie na stole maszynowym;
- adaptery i elementy dodatkowe, wykonane z aluminium, pozwalające na precyzyjne pozycjonowanie w przestrzeni 3D;

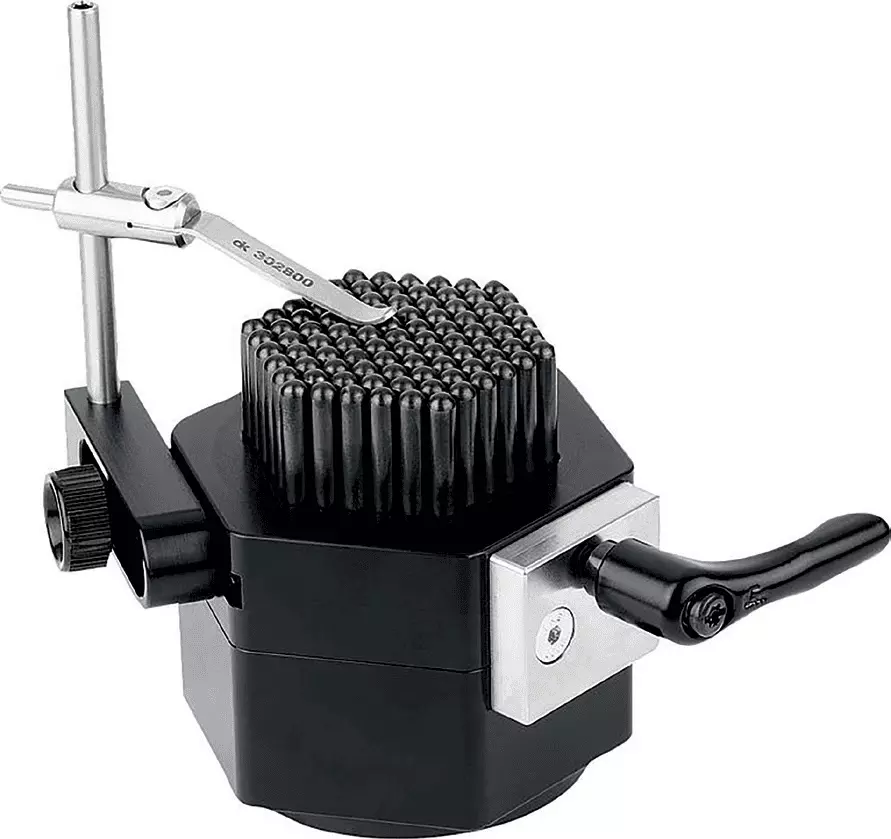

- elementy mocujące, takie jak imadła precyzyjne, podpory igłowe czy uchwyty trójszczękowe, które zapewniają stabilność nawet przy minimalnych siłach zacisku.
W systemie zastosowano technologię punktu zerowego, która umożliwia błyskawiczną wymianę palet lub narzędzi przy zachowaniu wysokiej dokładności powtarzalności (<0,005 mm). Rozwiązanie to znacząco redukuje czas przestoju maszyn, jednocześnie zwiększając precyzję i efektywność produkcji.

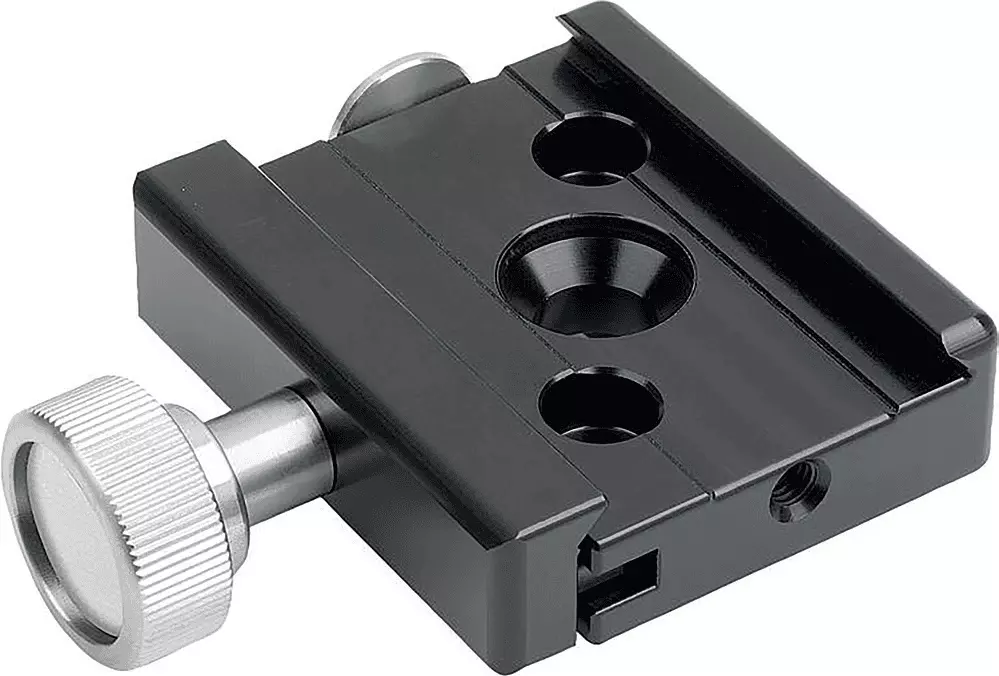

Nowością w asortymencie norelem są uchwyty szybkomocujące, które – jako elementy podstawowe – za pomocą rowka teowego lub gwintu można zamontować bezpośrednio na płycie bazowej lub na stole maszynowym. norelem oferuje różne płyty bazowe, np. z rowkiem teowym i płyty z otworami gwintowanymi M6.
Łapy dociskowe – wszechstronność i trwałość
Łapy dociskowe norelem to elementy mechaniczne przeznaczone do mocowania przedmiotów obrabianych na maszynach oraz przyrządach. Firma oferuje szeroką gamę modeli spełniających normy przemysłowe (DIN 6314, 6315, 6316), w tym łapy dystansowe, mocujące i podwójne. Wykonane z różnych materiałów, takich jak stal ulepszona cieplnie i aluminium, umożliwiają adaptację do specyficznych wymagań.
Jednym z kluczowych atutów łap mocujących jest ich zdolność do mostkowania różnic w wysokości mocowania bez użycia dodatkowych podkładek. Dzięki temu znajdują one zastosowanie w zadaniach wymagających dużej wytrzymałości, takich jak obróbka narzędzi skrawających czy tłoczących.
Nowoczesne systemy mocujące norelem, dzięki swojej wszechstronności i niezawodności, znajdują zastosowanie zarówno w obróbce skrawaniem, jak i w dziedzinach wymagających precyzyjnego pozycjonowania i mocowania. Ich zaawansowana konstrukcja i prostota obsługi czynią je nieocenionym wsparciem w każdej nowoczesnej fabryce.
