Dobrze zaprojektowane i skonstruowane mocowanie może zminimalizować ryzyko wystąpienia tych problemów, zapewnić stabilność obrabianego przedmiotu oraz umożliwić dokładny proces obróbki, co przekłada się na poprawę jakości produktu końcowego oraz zwiększenie efektywności realizowanych operacji.
REKLAMA
Podstawowe rodzaje systemów mocowania
Głównym zadaniem każdego systemu mocowania jest stworzenie solidnego połączenia pomiędzy obrabianym przedmiotem a urządzeniem obrabiającym. Ważne jest przy tym jednoznaczne określenie położenia przedmiotu i utrzymywanie go nieruchomo pomimo działających sił zewnętrznych. Dobry system mocowania powinien charakteryzować się prostotą konstrukcji, szybką obsługą, wszechstronnym zastosowaniem, łatwą wymianą elementów mocujących i dużą dokładnością. Do wytworzenia siły mocującej, odbierającej stopnie swobody, najczęściej stosuje się mocowanie mechaniczne, pneumatyczne i magnetyczne.
Mocowanie mechaniczne

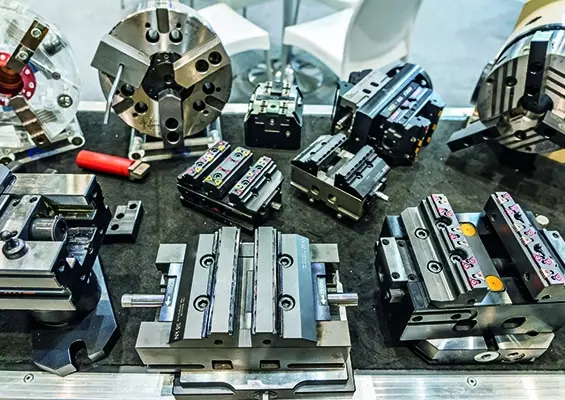

Do najpopularniejszych przykładów mocowania mechanicznego należą zaciski śrubowe, znane również jako imadła mechaniczne. Składają się one z dwóch przeciwnych uchwytów, z których jeden jest ruchomy, a drugi stały. Mocowanie przedmiotów odbywa się poprzez dokręcenie śrub, co powoduje ścisłe przyleganie obrabianego elementu do stołu obrabiarki. Zaciski śrubowe są powszechnie wykorzystywane w tokarkach i frezarkach ze względu na swoją solidność i uniwersalność. Mogą być z powodzeniem używane do mocowania różnych kształtów i rozmiarów przedmiotów, co czyni je niezwykle wszechstronnymi w licznych zastosowaniach.
Kolejnym przykładem mocowania mechanicznego jest stół magnetyczny. Jest to innowacyjne rozwiązanie stosowane głównie w obrabiarkach CNC. Mocowanie odbywa się poprzez wytworzenie pola magnetycznego, które przyciąga i trzyma nieruchomo metalowe elementy. Jest to bardzo szybki i wygodny sposób mocowania, który eliminuje potrzebę użycia śrub czy imadeł. Stoły magnetyczne znajdują obecnie zastosowanie w wielu branżach – zwłaszcza tam, gdzie wymagane jest szybkie i częste wymienianie elementów do obróbki. Dla przykładu w przemyśle motoryzacyjnym stoły magnetyczne wykorzystywane są do mocowania różnych elementów składowych silników czy podzespołów układów hamulcowych, umożliwiając tym samym szybkie przełączanie produkcji i zwiększając efektywność linii produkcyjnej.
Oprócz zacisków śrubowych i stołów magnetycznych istnieje wiele innych narzędzi do mocowania, dostosowanych do specyfiki obróbki na tokarkach i frezarkach. Przykładami mogą być tu specjalne uchwyty do mocowania obrabianych elementów, systemy mocowania hydraulicznego, a także zaawansowane systemy mocowania wielopunktowego. Narzędzia te projektowane są z myślą o konkretnych potrzebach i wymaganiach procesu obróbki. W przypadku obróbki precyzyjnych detali mechanicznych mogą być stosowane uchwyty z regulowanymi szczękami, które pozwalają na mocowanie elementów o nieregularnych kształtach.
Mocowanie pneumatyczne
W mocowaniu pneumatycznym wykorzystuje się głównie siłowniki pneumatyczne i systemy z podciśnieniem. Największą zaletą tego typu mocowania jest ogromna uniwersalność. Na rynku znajdziemy wiele rozwiązań z tego obszaru, które z łatwością można dobrać do indywidualnych zastosowań. Siłowniki pneumatyczne dzielą się na kilka typów ze względu na budowę: są to przede wszystkim siłowniki beztłoczyskowe, siłowniki kompaktowe i siłowniki specjalne, np. wielopołożeniowe czy o krótkim skoku.

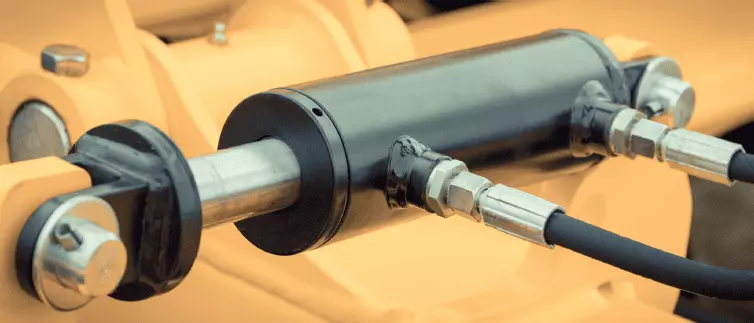

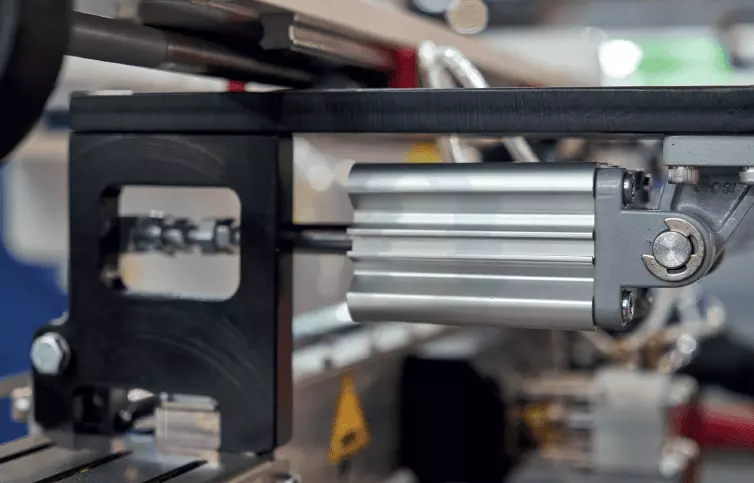

Pneumatyczne uchwyty mocujące składają się z dwóch głównych elementów: cylindra pneumatycznego i zacisku mocującego. Cylindry są odpowiedzialne za generowanie siły, która jest wykorzystywana do naciskania zacisku mocującego na obrabiany element. Zacisk mocujący najczęściej ma natomiast specjalnie zaprojektowane szczęki lub ramiona, które przylegają do elementu, zapewniając optymalną stabilność i precyzję. Pneumatyczne uchwyty mocujące znajdują zastosowanie w różnych procesach obróbki, takich jak toczenie, frezowanie, wiercenie czy szlifowanie. Mogą być wykorzystywane do mocowania różnych materiałów, w tym metali, tworzyw sztucznych czy drewna.
Mocowanie magnetyczne
Ostatnio bardzo dużą popularnością cieszą się magnesy neodymowe. Są one produkowane poprzez spiekanie neodymu, żelaza i boru oraz (opcjonalnie) dodatkowych domieszek. Obecnie są najsilniejszymi magnesami permanentnymi na świecie i wyróżniają się niezwykle szerokim zakresem zastosowań. Nie mogło ich też zabraknąć w nowoczesnych systemach mocowania na obrabiarkach.
Najważniejszym atutem magnesów neodymowych jest ich ogromna siła magnetyczna. Oprócz tego warto podkreślić również niesamowitą wytrzymałość, trwałość i odporność na utratę właściwości magnetycznych. Pomimo wielu zalet takie rozwiązania nie pozostają jednak bez wad. Decydując się na zastosowanie magnesów neodymowych do mocowania przedmiotów, warto mieć na uwadze, że są one wrażliwe na wysoką temperaturę i wilgoć, a także podatne na korozję.
Magnesy neodymowe są produkowane na szeroką skalę do wykorzystania w przemyśle elektrotechnicznym, meblarskim, transportowym i galanteryjnym. Jak już wspomniano, mogą z powodzeniem służyć do mocowania przedmiotów podczas frezowania lub innej obróbki skrawaniem. W tym celu są one montowane w formie płyty roboczej, która umożliwia wygodny dostęp do obrabianego przedmiotu z pięciu stron.
Systemy mocowania w wymagających warunkach pracy
W przemyśle, gdzie obrabiarki pracują przy bardzo wysokich prędkościach obrotowych, a procesy obróbki generują znaczne drgania i wibracje, stabilność mocowania jest kluczowym czynnikiem wpływającym na jakość i precyzję obróbki. W tak wymagających warunkach pracy systemy mocowania muszą być projektowane tak, aby skutecznie zapobiegały przemieszczeniom i wychyleniom obrabianego przedmiotu. Takie rozwiązania, jak systemy hydrauliczne z amortyzacją drgań czy stoły magnetyczne o wysokiej sile przyciągania zapewniają należytą stabilność obrabianych elementów nawet w wyjątkowo trudnych scenariuszach.
Innym rozwiązaniem mogą być np. dociskacze szybkomocujące. Przy ich projektowaniu szczególnie istotne są takie parametry jak położenie płaszczyzny detalu względem powierzchni montażu dociskacza, masa, gabaryty, wymagana siła przytrzymania przedmiotu czy liczba cykli pracy. W dociskaczach szybkomocujących stosuje się tzw. mechanizm kolanowy, który ma zdolność do samoczynnego blokowania się w pozycji zamkniętej, co skutecznie przeciwdziała siłom wywieranym na ramię dociskowe. Umożliwia on także zwielokrotnienie siły działania ramienia dociskowego względem siły przyłożonej do dźwigni.
Kolejną alternatywą, która idealnie sprawdzi się w wymagających warunkach pracy, jest termokurczliwy system mocowania narzędzi. Stosuje się go głównie na obrabiarkach numerycznych CNC. System wykorzystuje ciepło do rozszerzenia specjalnej oprawki narzędziowej, która następnie obkurcza się wokół trzpienia, zapewniając skuteczne mocowanie. Rozwiązanie to jest niezwykle łatwe w obsłudze i zapewnia dokładność mocowania na najwyższym poziomie.
Ciekawym przykładem może być także wielokrotny system mocowania, który znajduje swoje zastosowanie głównie w obróbce dużej liczby detali. Cały system można dostosować albo do konkretnego przedmiotu, albo do różnych typów, w zależności od potrzeb produkcyjnych. Co więcej, dostatecznie duże szyny mocujące pozwalają na mocowanie kilku obrabianych elementów jednocześnie. Systemy wielokrotnego mocowania są szczególnie przydatne w produkcji seryjnej, gdzie efektywność i wydajność procesu są kluczowe, jeśli zależy nam na produkcie końcowym wysokiej jakości. Pozwalają one na obróbkę wielu części, co skraca czas cyklu produkcyjnego. Dodatkowo umożliwiają elastyczne dostosowanie procesu obróbki do dynamicznie zmieniających się potrzeb.
Zastosowanie systemów mocowania w różnych dziedzinach
Zarówno tradycyjne, jak i nowoczesne systemy mocowania są obecne w różnych gałęziach współczesnego przemysłu. Mowa tu m.in. o przemyśle metalurgicznym, motoryzacyjnym, lotniczym, kosmicznym czy medycznym.
Systemy mocowania są niezbędne do utrzymania wysokiej precyzji i skuteczności w linii produkcyjnej wszędzie tam, gdzie produkcja odbywa się na skalę masową. Mocowanie elementów karoserii, podzespołów silników czy elementów zawieszenia wymaga nie tylko stabilności, lecz także elastyczności, aby umożliwić szybkie zmiany narzędzi i części. Stoły robocze z systemami pneumatycznymi lub hydraulicznymi, a także stoły magnetyczne znajdują szerokie zastosowanie właśnie w branży automotive.
Systemy pneumatyczne i hydrauliczne z zaawansowaną regulacją siły są wykorzystywane w branży lotniczej, gdzie tolerancje wymiarowe są bardzo restrykcyjne, a bezpieczeństwo jest absolutnym priorytetem. Pozwalają one na zapewnienie optymalnych warunków obróbki i maksymalnej dokładności.
Jeśli chodzi o przemysł medyczny, systemy mocujące wykorzystywane są do przytrzymywania takich elementów, jak implanty, protezy czy narzędzia chirurgiczne. Mocowanie do takich zastosowań powinno być nie tylko precyzyjne, musi także zapewniać wysoki stopień bezpieczeństwa i higieny. Specjalistyczne uchwyty i stoły robocze są zazwyczaj wykonane z materiałów odpornych na korozję.
Wpływ automatyzacji i robotyzacji na systemy mocowania
Wraz z dynamicznym rozwojem technologii przemysłowych automatyzacja i robotyzacja stały się nieodłącznymi elementami wielu dziedzin produkcji. Wprowadzanie zaawansowanych systemów automatyzacji nie tylko rewolucjonizuje procesy produkcyjne, lecz także stawia nowe wyzwania przed istniejącymi technologiami.
W tradycyjnym ujęciu systemy mocowania mechanicznego stanowiły kluczowy element różnych procesów obróbczych. Ich rola polegała na stabilnym przytrzymywaniu materiału podczas obróbki, co zapewniało precyzję i powtarzalność w procesie produkcyjnym. W obliczu wzrastających wymagań dotyczących efektywności, elastyczności i zwiększonej automatyzacji dotychczas stosowane systemy mocowania musiały jednak ulec adaptacji.
Jednym z najważniejszych trendów w ostatnim czasie jest rosnące wykorzystanie robotów kolaboratywnych, które mogą współpracować z operatorami, wykonując zadania związane z mocowaniem i manipulacją materiałami. Dzięki zaawansowanym algorytmom sterowania roboty te potrafią przystosowywać się do zmieniających się warunków produkcji, precyzyjnie regulując siłę i pozycję przytrzymywanych przedmiotów.
Automatyzacja wpływa także na rozwój inteligentnych systemów mocowania. Zaawansowane sensory, kamery wizyjne oraz systemy pomiarowe pozwalają na precyzyjne lokalizowanie i identyfikowanie elementów do mocowania. Systemy te są zdolne do samodzielnego dostosowywania się do zmian w procesie produkcyjnym, minimalizując potrzebę ingerencji operatora.
Podsumowanie
W dobie dynamicznego rozwoju przemysłowego wymagania klientów stają się coraz większe. Właśnie dlatego tak ważny jest ciągły rozwój technologii systemów mocowania. Innowacje w tej dziedzinie obejmują nowe materiały, zaawansowane systemy regulacji siły, inteligentne rozwiązania automatyzacji oraz integrację z systemami CAD/CAM, co pozwala na jeszcze większą precyzję, elastyczność i kontrolę nad procesem obróbki.
Efektywne systemy mocowania mogą znacząco przyspieszyć obróbkę, umożliwiając szybkie zmiany narzędzi, łatwe przełączanie pomiędzy różnymi rodzajami elementów do obróbki oraz zminimalizowanie czasu przestoju maszyn. Poprawa efektywności procesu produkcyjnego przekłada się na zwiększoną produkcję, obniżenie kosztów i zwiększoną konkurencyjność przedsiębiorstwa na rynku.
