Postępujący proces automatyzacji w produkcji oraz zarządzanie różnymi systemami, takimi jak systemy BMS (zarządzania budynkiem) czy systemy wentylacji i klimatyzacji, wymagają coraz większej liczby szaf sterowniczych i rozdzielczych. Te urządzenia kontrolują różnorodne aspekty fizyczne, techniczne i procesowe.
Firma Finder skupia się na przyspieszeniu procesu wykonania i prefabrykacji układów sterowania poprzez dostarczanie komponentów wyposażonych w szybki system montażu przewodów połączeniowych. System Master-IN umożliwia szybkie i trwałe połączenie przewodów, np. w gniazdach przekaźników, co ułatwia instalację. Cechuje go również duża odporność na wibracje oraz brak konieczności dokręcania przewodów po upływie czasu, a także – co bardzo istotne – szybkość montażu.
REKLAMA
Kompletne rozwiązanie i wysoka jakość
Przekaźniki marki Finder wyróżniają się wysoką jakością wykonania, co potwierdzają testy trwałościowe oraz badania wytrzymałości wykonywane w ekstremalnych warunkach termicznych oraz przy pełnym prądzie obciążenia styków. Przekaźniki serii Master-IN są powszechnie stosowane w przemyśle oraz instalacjach BMS. Przekaźniki w szafach sterowniczych zamontowane są w gniazdach, jeden z najpopularniejszych typów to gniazdo 95.P5, które często zawiera przekaźnik z cewką o napięciu znamionowym 24 V DC i prądzie roboczym 16A, jego symbol to 40.61.9.024.4000. Przekaźnik ten charakteryzuje się zestykami wykonanymi ze stopu AgSnO2. Dzięki temu ma on zwiększony prąd rozruchowy do poziomu 120A/5ms. Powyższe parametry elektryczne pozwalają na prawidłowe wysterowanie wielu „trudnych” obciążeń o charakterze pojemnościowym lub indukcyjnym.
Ponadto, aby zapewnić bezpieczeństwo, w szafie sterowniczej na wypadek przepięcia w obwodzie sterowania warto zastosować moduł zabezpieczający. Standardowo spotykanym wykonaniem modułu zabezpieczająco-sygnalizacyjnego dla napięć sterowania 24 V DC jest moduł 99.02.9.024.99, który wyposażony jest w diodę gaszeniową chroniącą przed przepięciami oraz diodę LED sygnalizującą pracę.
Innym ciekawym rozwiązaniem w wyposażeniu przekaźników Finder jest moduł czasowy serii 86. Umożliwia on zbudowanie przekaźnika czasowego z większości przekaźników marki Finder, a także zawiera zabudowane w sobie zabezpieczenia przeciwprzepięciowe.
Zadbaj o odpowiednią temperaturę

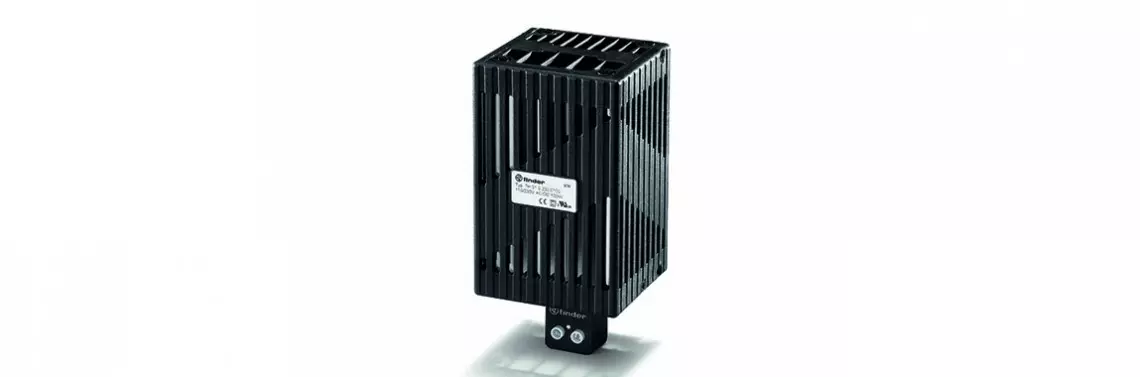

Ważnym aspektem szaf sterowniczych jest zapewnienie odpowiedniego klimatu wewnątrz. Rozdzielnice często montowane są w różnych lokalizacjach, w tym na zewnątrz, np. na dachach budynków, jeśli sterują centralą wentylacyjną. Często zbyt niska temperatura otoczenia wymaga stosowania dodatkowych elementów, takich jak ogrzewacze marki Finder. Przykładowy ogrzewacz marki Finder model 7H.51.0.230.0400 o napięciu zasilania 230 VAC i mocy 400 W z zabudowanym wentylatorem zapewnia ochronę aparatury wewnątrz szafy poprzez utrzymanie odpowiedniej temperatury oraz cyrkulację powietrza. Do sterowania ogrzewaczem w zewnętrznej lokalizacji idealnym rozwiązaniem jest higro-termostat 7T.51.0.230.4360, który zapewni nadzór nad odpowiednią temperaturą oraz wilgotnością, zapobiegając tworzeniu się pary wodnej. Prostszym rozwiązaniem są termostaty z czerwonym pokrętłem (przeznaczone do grzałek), np. 7T.81.0.000.2402, sterujące wyłącznie temperaturą.
Szafy sterownicze montowane wewnątrz budynków, zwłaszcza te wyposażone w inwertery częstotliwości czy układy sterowania, często wymagają systemów chłodzenia i wentylacji. W ofercie Finder znajdują się różnorodne wentylatory oraz kratki wentylacyjne wraz z filtrami – szeroki wachlarz typów o zróżnicowanej wydajności/przepływie powietrza oraz napięciu zasilania. Uzupełnieniem dla nich są termostaty z niebieskim pokrętłem, które sugeruje przeznaczenie do sterowania wentylacją. Najnowsza seria wentylatorów i kratek (oznaczenie 7F.30) to produkty charakteryzujące się odpornością na promieniowanie UV, co czyni je odpowiednimi do zastosowania na zewnątrz budynków.
Rozprowadzenie prądu
Przy budowie szaf sterowniczych czy rozdzielczych pojawia się często kwestia połączenia przewodu zasilającego i rozprowadzenie go do kolejnych urządzeń, ale już o mniejszym przekroju. W odpowiedzi na taką potrzebę Finder wprowadził do swojej oferty bloki rozdzielcze. Bloki serii 9D mają duży zakres przekrojów – maksymalny przekrój przyłączanego przekroju to 185mm2, natomiast maksymalna zdolność przenoszenia prądu to 400 A. Mają certyfikację na napięcie znamionowe 1000 VAC oraz 1500 VDC. Dzięki temu mogą być stosowane w szafach sterowniczych, zasilających czy rozdzielczych. Duży zakres napięcia stałego (1500 VDC) umożliwia stosowanie bloków Finder serii 9D w aplikacjach rozdzielnic napięcia gwarantowanego 220 VDC, instalacjach fotowoltaicznych czy magazynach energii.
Wysoka jakość wykonania komponentów daje prefabrykatorowi, inwestorowi, a także klientowi końcowemu spokój na bardzo długi czas użytkowania.
