Czy wiesz jak uzyskać wskazanie położenia w aplikacji z niestandardowym przełożeniem?

0 200
Jednym z najważniejszych wymagań, które stawia się producentom maszyn i urządzeń jest elastyczność, czyli możliwość zmiany parametrów produkcji w wymaganym przez klienta zakresie, przy zachowaniu wysokiej wydajności.

Czy wiesz jak uzyskać wskazanie położenia w aplikacji z niestandardowym przełożeniem?

Jednym z najważniejszych wymagań, które stawia się producentom maszyn i urządzeń jest elastyczność, czyli możliwość zmiany parametrów produkcji w wymaganym przez klienta zakresie, przy zachowaniu wysokiej wydajności.

W tym celu urządzenia wyposaża się w różnego rodzaju układy regulacji ręcznej/mechanicznej np. na śrubie trapezowej, kulowej, czy listwie zębatej. Regulacje te najczęściej wymagają opomiarowania, czyli wskazania aktualnego położenia, które można uzyskać za pomocą np. prostej skali liniowej GN 711, lecz dużo lepszym rozwiązaniem przy regulacjach bazujących na napędzie śruba/nakrętka z gwintem trapezowym są cyfrowe wskaźniki położenia serii DD (rys.1)

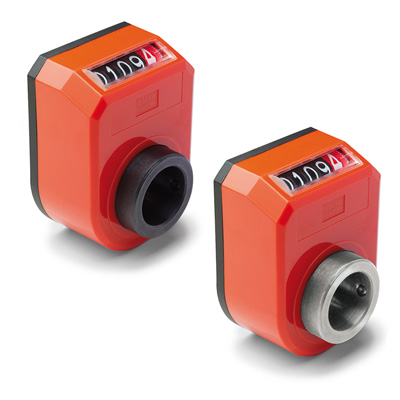

Rys.1. Cyfrowe wskaźniki położenia DD52R.

Cyfrowe wskaźniki położenia są dostępne z różnymi przełożeniami, które odpowiadają najbardziej popularnym wartościom skoków gwintu. Przykładowo, mając np. regulację liniową bazującą na śrubie/nakrętce o skoku gwintu 4 mm, dobiera się wskaźnik położenia o przełożeniu 4,0. Dzięki temu, operator patrząc na wskaźnik, będzie widzieć rzeczywistą nastawę/przesunięcie w dziesiątkach milimetra, ponieważ jeden pełny obrót śruby spowoduje przesunięcie o 4,0 mm, co wyświetli się na wskaźniku.

W świecie techniki, regulacja na śrubie/nakrętce to tylko jedna z możliwości. Do innych rozwiązań, które są powszechnie stosowane, należy zaliczyć:

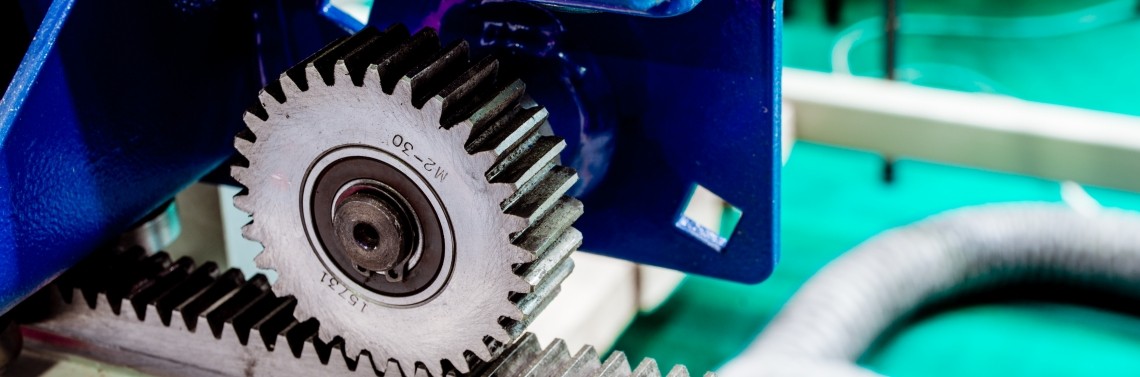

  • Regulacje na listwie/kole zębatym (rys. 2).

Rys. 2. Przykład układu koło/listwa zębata.

  • Regulacje/przesuwy poprzez różnego rodzaju przekładnie (rys. 3).

Rys. 3. Przykład wykorzystania przekładni w układzie podnoszenia śluzy.

  • Regulacje na śrubach pociągowych specjalnych (rys. 4).

Rys.4. Przykłady precyzyjnych śrub pociągowych.

  • Regulacje na pasku/kole zębatym (rys. 5).

Rys.5. Regulacja wysokości poprzeczki w stojakach do skoku o tyczce.

W każdym z powyższych przypadków, zastosowanie standardowych cyfrowych wskaźników położenia byłoby praktycznie niemożliwe, a to ze względu na to, że wskaźniki te mają przełożenia typu: 1; 1,25; 1,5; 2; 2,5; 3; 4; 5 itd. i jest mało prawdopodobne, aby przełożenie odpowiadało rzeczywistej zmianie poz...
