Jak precyzyjnie wyregulować i trwale zamocować moduł maszyny - CASE STUDY z fabryki Otto Ganter

0 82
Produkowanie urządzeń i maszyn pod indywidualne zamówienie jest kosztowne, ponieważ zakłada projektowanie maszyny od nowa. Sposobem na uniknięcie wysokich kosztów jest konstrukcja modułowa, która umożliwia personalizację maszyn przez wymianę modułów, które jak klocki składają się na całe urządzenie.

Jak precyzyjnie wyregulować i trwale zamocować moduł maszyny - CASE STUDY z fabryki Otto Ganter.

Produkowanie urządzeń i maszyn pod indywidualne zamówienie jest kosztowne, ponieważ zakłada projektowanie maszyny od nowa. Sposobem na uniknięcie wysokich kosztów jest konstrukcja modułowa, która umożliwia personalizację maszyn przez wymianę modułów, które jak klocki składają się na całe urządzenie.

Już na etapie projektowania można przewidzieć jakich dodatkowych funkcjonalności może potrzebować nasz klient i tak zaprojektować maszynę, aby moduł oferował mu dodatkową funkcjonalność. Dzięki temu możemy być elastyczni pod względem rozwiązań i dopasować maszynę precyzyjnie do oczekiwań klienta.

Projektujemy i produkujemy wówczas bazę, czyli element niezmienny i stały w maszynie, a następnie dokładamy do niego kolejne elementy. W efekcie mamy mniej pracy i mniej kosztów, ponieważ projektujemy dodatkowe moduły, a nie całą maszynę. Jesteśmy zatem bardziej wydajni i bardziej konkurencyjni.

Moduły, o których mowa trzeba połączyć z maszyną. Tak, jak klocki mają odpowiednie mocowania pozwalające połączyć jeden z drugim, a jednocześnie muszą dać się pewnie i szybko zmontować. Dodatkowo potrzebujemy jednak mieć możliwość ich precyzyjnego spozycjonowania względem innych elementów maszyny.

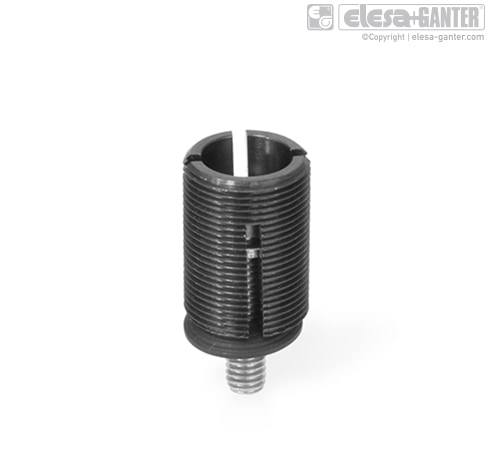

Moduł pozycjonujący GN 355

Idealnym produktem, który służy do tego zadania jest moduł pozycjonujący GN 355. Na przykładzie maszyny montażowej trzpieni ustalających w fabryce firmy Otto Ganter w Niemczech, pokazujemy jakie problemy rozwiązuję wspomniany wyżej moduł i w jakich okolicznościach został zaprojektowany.


Zdj.1 Wysokowydajna maszyna montażowa w firmie Otto Ganter

Przykład zastosowania - gdzie tego używać?

Elesa+Ganter wytwarza produkty na masową skalę. Ma zatem bardzo zaawansowane procesy produkcyjne. To one pozwalają na zachowanie niskich kosztów produkcji i jednocześnie wysoką jakość. Słowem kluczowym jest w tym przypadku „proces”. To dzięki niemu jesteśmy w stanie produkować tak dobre produkty, dostępne w wielu wersjach, przy jednoczesnym zachowaniu niskich cen. Nie jest to jednak takie proste...

W pierwszym etapie zawsze projektujemy proces, a dopiero następnym krokiem jest zbudowanie maszyny, która ma go zrealizować pod konkretne wymagania. Na zdjęciach powyżej pokazany jest fragment wielogniazdowej maszyny montażowej, która służy do montażu trzpieni ustalających, a konkretnie modelu GN 612, który znajdziecie Państwo w naszej ofercie.

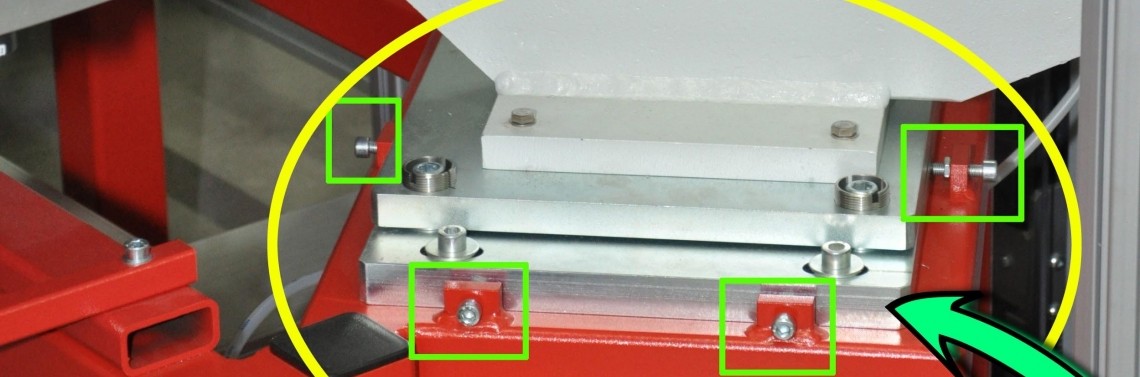

Maszyna na zdjęciu powyżej składa się z obrotowego stołu, na którym zamocowano oprzyrządowanie montażowe. Montowane są w nich kolejne elementy składające się na gotowy wyrób. Każda operacja montażu ma swój element wykonawczy np. widoczną z prawej strony zdjęcia prasę. Jej zadaniem jest zaprasowanie obrotowej dźwigni na szpilce trzpienia w szybki i skuteczny sposób.

Aby cała operacja przebiegała szybko, powtarzalnie i bezbłędnie, dookoła obrotowego stołu znajdują się elementy wykonawcze. Elementy te tworzą gniazda montażowe, na których odbywają się kolejne operacje montażu. Dzięki możliwości obracania się stołu oraz wielu gniazdom montażowym (takim jak prasa do zagniatania) całość przebiega maksymalnie sprawnie. Nie jest to jednak takie proste do uzyskania.

Gdzie jest problem?

Przeanalizujmy to na przykładzie konieczności osiowego wykonania nitu. Innymi słowy, nitownica musi działać osiowo względem umieszczonego na stole obrotowym detalu. Musimy zatem uwzględnić kilka aspektów:

  1. Dużą i ciężką konstrukcję prasy zagniatającej - ze względu na wymaganą sztywność konstrukcji, będzie trzeba zamontować i ustawić na etapie uruchamiania maszyny u klienta.
  2. Realizację osiowego działania elementu wykonawczego prasy względem zamontowan...

Dalsza część jest dostępna dla użytkowników z wykupionym planem
