Silnik synchroniczny o efektywności energetycznej IE5+

34

Firma NORD DRIVESYSTEMS opracowała nowy silnik synchroniczny o znacznie wyższej klasie efektywności energetycznej (IE5+). Stanowi on uzupełnienie standardowych wariantów motoreduktorów w systemach LogiDrive i bardzo dobrze sprawdza się w przypadku zmniejszania liczby wariantów używanych napędów, co sprawia, że silnik synchroniczny IE5+ to optymalne rozwiązanie dla systemów transportu wewnętrznego.

Dostępny od drugiego kwartału 2020 r. silnik IE5+ jest szczególnie przydatny w aplikacjach intralogistycznych jako rozwiązanie systemowe w połączeniu z przekładniami i przetwornicami częstotliwości NORD DRIVESYSTEMS

POLECAMY

Najnowszej generacji energooszczędny silnik synchroniczny z magnesami trwałymi charakteryzuje się znacznie mniejszymi stratami w porównaniu do obecnej serii IE4.  Dzięki szerokiemu zakresowi momentu obrotowego niewentylowany silnik bez użebrowań osiąga wysoką sprawność, która czasami znacznie przewyższa klasę IE5 i stanowi optymalne rozwiązanie do pracy w zakresie obciążenia częściowego. Kompaktowy silnik IE5+ oferuje wysoką gęstość mocy, przy mniejszej przestrzeni instalacyjnej i początkowo będzie oferowany w zakresie mocy od 0,35 do 1,1 kW z ciągłym momentem obrotowym od 1,6 do 4,8 Nm i zakresem prędkości od 0 do 2100 obr./min. Standardowo dostępne jest bezpośrednie mocowanie silnika, a także montaż silnika zgodnie z wymogami NEMA i IEC, natomiast zintegrowany enkoder i hamulec mechaniczny stanowią wyposażenie opcjonalne.

Rys. 1. IE5 i NORD 2

Gładka i bezwentylatorowa konstrukcja silnika czyni go szczególnie łatwym do czyszczenia oraz odpornym na korozję. Właściwość tą można jeszcze zwiększyć, zamawiając wykonanie z obróbką powierzchni nsd tupH (proces głębokiej obróbki powierzchni aluminiowych). Przypomnijmy, że w tym elektrolitycznym procesie powierzchnia jest głęboko uszczelniona i nierozerwalnie związana z materiałem podłoża. W ten sposób aluminium staje się odporne na korozję podobnie jak stal nierdzewna. Powierzchnie pokryte nsd tupH są łatwe do czyszczenia i są w dużej mierze odporne na kwasy i zasady. Możliwe jest nawet użycie myjek wysokociśnieniowych lub różnorodnych agresywnych mediów. Jednostki napędowe nsd tupH to solidna i trwała alternatywa dla malowanych motoreduktorów lub wersji ze stali nierdzewnej. Połączenie kompaktowego projektu silnika i higienicznych właściwości nsd tupH zapewnia szeroki zakres zastosowań w aplikacjach branży spożywczej.

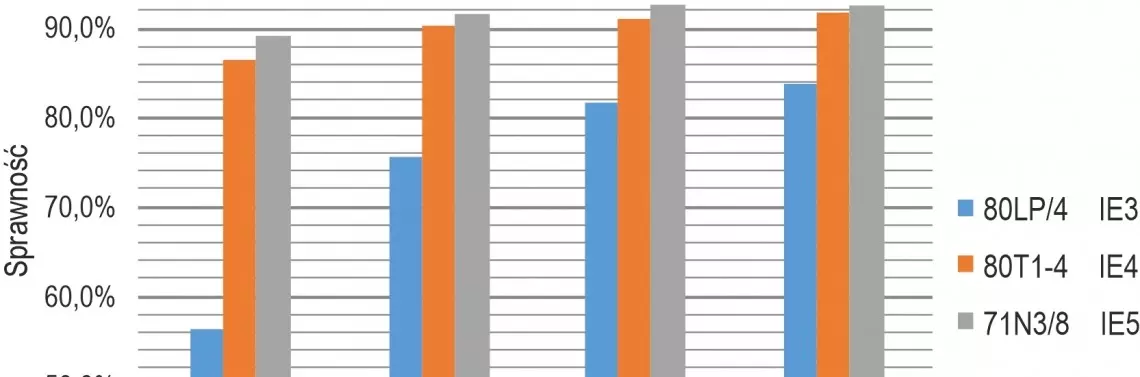

Rys. 2 Silniki IE5+/IE4 (PMSM) w przeciwieństwie do klasycznych silników asynchronicznych (ASM) charakteryzują się wysoką sprawnością niezależnie od obciążenia. Może to przekładać się na oszczędności w zużyciu energii nawet na poziomie 40%. * Przykład sprawności: Obciążenie – 50%/ prędkość obrotowa – 37,5%

Ze względu na zachowanie stałego momentu obrotowego w szerokim zakresie prędkości silniki IE5+ umożliwiają ukierunkowaną redukcję liczby wariantów napędów. Minimalizuje to koszty administracyjne i umożliwia realizację oszczędniejszych procesów produkcyjnych, logistycznych, magazynowych i serwisowych. Nowa generacja silników IE5+ łączy zalety systemu modułowego i wyższej wydajności z możliwością redukcji wariantów oraz zapewnia zwrot z inwestycji w krótkim czasie.

Rys. 3 Oszczędność energii – w przypadków silników asynchronicznych parametr sprawności w znacznym stopniu powiązany jest z aktualnym obciążeniem silnika. W przypadków silników IE4/IE5 ich sprawność praktycznie nie zależy od obciążenia

W połowie bieżącego roku NORD wprowadzi również na rynek absolutną nowość. DuoDrive (rys. 4.) to rewolucyjna koncepcja jednostopniowego reduktora walcowego i silnika IE5+ zintegrowanego w higienicznej, łatwo zmywalnej wspólnej obudowie. Dzięki zoptymalizowanej wydajności systemu, dużej gęstości mocy, niskiej emisji hałasu oraz prostemu uruchomieniem typu plug-and-play rozwiązanie skutkuje znacznym obniżeniem całkowitego kosztu posiadania (TCO) w porównaniu z innymi systemami napędowymi.

Rys. 4. DuoDrive

Źródło: NORD NAPĘDY SP. Z O.O.

www.nord.com
