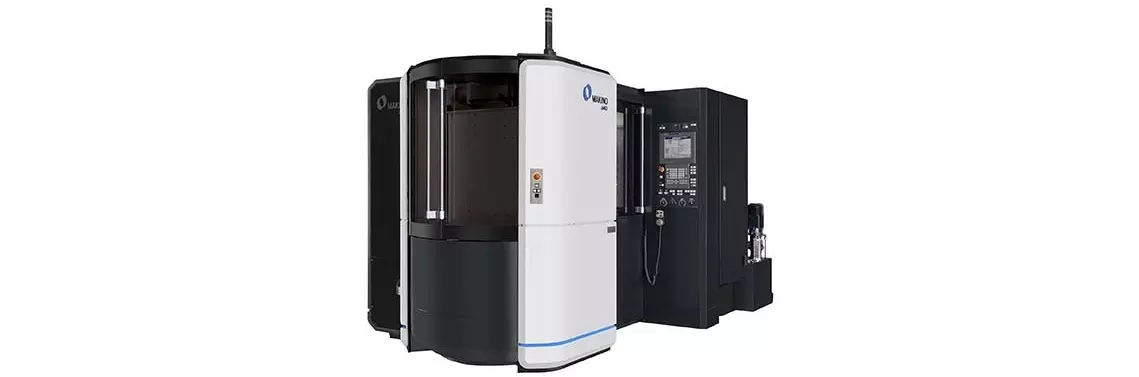

Wprowadzenie na rynek centrum obróbkowego a40 SE zapewnia lepszą wydajność produkcji w najbardziej wymagających zastosowaniach obróbki aluminiowych odlewów ciśnieniowych

Makino wprowadza na rynek edycję specjalną obrabiarki a40 (SE). Ta modernizacja odnoszącego sukcesy poziomego centrum obróbkowego a40 ma na celu dalsze zwiększenie wydajności obróbki odlewów aluminiowych. Nowe wrzeciono 20 000 obr./min zapewnia szybszą obróbkę za pomocą dedykowanych narzędzi PCD, a zwiększona pojemność magazynu narzędzi może zapewnić większą autonomię w zautomatyzowanym środowisku produkcyjnym.

Redukcja czasu, podczas którego materiał nie jest bezpośrednio skrawany, takich jak wymiana narzędzia, ruchy przestawcze, itp., daje możliwość dalszego obniżenia kosztów jednostkowych.
Makino ma świadomość, że jednym z największych czynników wpływających na koszt jednostkowy jest czas cyklu. Czas cyklu bezpośrednio ma wpływ na liczbę wymaganych maszyn, oraz ma również daleko idące konsekwencje w zakresie powstawania kosztów pracy, potrzebnej powierzchni produkcyjnej, mediów i wymaganego oprzyrządowania. W dążeniu do celu, jakim jest zerowy czas  przestojów maszyny, a40 SE wykorzystuje inteligentny system ROI (Reduction of Inertia = Redukcja Bezwładności) firmy Makino. Ta innowacyjna technologia została zaprojektowana w celu skrócenia bezproduktywnych czasów nieskrawania w procesie produkcji i zapewnienia zdecydowanej oszczędności całkowitego czasu obróbki.

REKLAMA

​​

Lepsza wydajność obróbki aluminium z wrzecionem 20 000 obr./min
Wrzeciono maszyny a40 SE zostało zaprojektowane tak, aby sprostać specyficznym wyzwaniom związanym z produkcją odlewów aluminiowych. Jego responsywna konstrukcja napędu bezpośredniego przyspiesza do 20 000 obr./min w zaledwie 1,5 sekundy. Wrzeciono posiada niezawodny system mocowania narzędzi HSK-A63. Prędkość obrotowa wrzeciona w a40 SE została  znacznie poprawiona w stosunku do poprzedniej wersji a40 z obrotami 12.000 obr./min. W rezultacie a40SE jest bardzo szybkie i wydajne w operacjach gwintowania na sztywno przy obrotach 6000 obr./min. Szybkie przyspieszanie i zatrzymywanie wrzeciona a40 SE skraca czas gwintowania w przeliczeniu na otwór o 0,5-0,7 s., w porównaniu z typowymi rozwiązaniami maszyn poziomych o wielkości palety 400 mm. Testy wykazały, że a40 SE może zapewnić skrócenie całkowitego czasu gwintowania w porównaniu z maszynami konkurencji o 45%, co może przyczynić się do znacznego obniżenia całkowitych kosztów jednostkowych produkcji.

Magazyn Narzędzi ATC60 idealny do zautomatyzowanych operacji
Magazyn ATC w a40 SE charakteryzuje się kompaktową konstrukcją typowego dla Makino pierścienia o pojemności do 60 narzędzi (w porównaniu z 40 narzędziami w poprzednim a40). Ta solidna, sprawdzona konstrukcja ma udokumentowane sukcesy i długą historię w centrach obróbczych serii A firmy Makino. Szybkie indeksowanie zapewnia krótki czas dotarcia następnego narzędzia do pozycji wymiany, gdzie czas przygotowania narzędzia wynosi od 2,9 s do 4,8 s. System IAC (Inertia Active Control, czyli Aktywna Kontrola Bezwładności), automatycznie dostosowuje dynamikę do masy narzędzi i optymalizuje ruchy magazynu narzędzi, aby zminimalizować czas wyszukiwania narzędzia.

Centrum Obróbkowe w pełni wyposażone do automatyzacji
a40 SE jest wyposażone we wszystko, co jest potrzebne do jego wdrożenia w zautomatyzowanym środowisku produkcyjnym. Zmieniacz palet, górna instalacja hydrauliczna o ciągłym ciśnieniu (CPH) typu on-line (8+8 portów), interfejs robota i drzwi automatyczne to standardowe funkcje.

Doskonały system usuwania wiórów i zarządzania chłodziwem
a40 SE jest wyposażone w wyjątkowy system zarządzania usuwaniem wiórów i chłodziwem. Wnętrze kabiny maszyny zbudowane jest w całości z pionowych i pochyłych paneli. Dedykowane dysze spłukujące pionowe ściany wewnętrzne oraz dysze spłukujące pochyłe powierzchnie zapewniają skuteczne usuwanie wiórów i bez konieczności ręcznych interwencji. W osi maszyny znajduje się kanał zaprojektowany w taki sposób, że wszystkie wióry są kierowane strumieniem chłodziwa, po czym wpadają do transportera wiórów. Aby zmniejszyć ryzyko nieszczelności, panele wewnętrzne są konstrukcją jednoczęściową, a nie wieloczęściową konstrukcją spawaną i uszczelnianą.

System zaprojektowany specjalnie do usuwania wiórów powstających przy obróbce ciśnieniowych odlewów aluminiowych jest wyposażony w filtrację hydro-cyklonową, tak najwyższą czystość chłodziwa przefiltrowanego do 20μm.
Przefiltrowane chłodziwo jest dostarczane ze zbiornika do przelotu przez narzędzie oraz do spłukiwania stożka narzędzia w czasie wymiany. Filtracja hydro-cyklonowa układu chłodziwa radykalnie zmniejsza osad, który jest powszechnie występuje przy obróbce aluminium, a tym samym wydłuża okresy konserwacji zapobiegawczej zbiorników.

Zupełnie nowy projekt
Rok 2020 zmienił sposób, w jaki wszyscy postrzegamy świat. Nie tylko z tego powodu Makino zdecydowało się przyjąć nowe motto: «Promise of Performance». Aby zwizualizować tę istotną zmianę, nowej filozofii firmy towarzyszyła wyraźna zmiana w konstrukcji maszyn.


Prezentacja firmy Makino
Makino Milling Machine Co., Ltd. jest znana jako lider technologii i czołowy usługodawca w przemyśle obrabiarkowym. Spółka jest notowana na tokijskiej giełdzie papierów wartościowych i zatrudnia około 4400 pracowników w obydwu Amerykach, Europie i Azji. Jej przychody za rok finansowy zakończony 31 marca 2021 roku sięgnęły 1,1 miliarda USD. Szeroka paleta rozwiązań do wytwarzania produktów najwyższej jakości oferowanych przez firmę Makino obejmuje centra obróbkowe do precyzyjnych detali oraz do produkcji form i matryc, z szerokim spektrum zastosowania w przemyśle lotniczym i astronautycznym, motoryzacyjnym, maszynach i pojazdach budowlanych i rolniczych, komponentach przemysłowych i mikrotechnologii. Makino Europe zatrudnia 300 osób w centrach technologicznych i biurach w Niemczech, Włoszech, Francji, Hiszpanii, Słowacji, Polsce i Rosji, koncentrując się na marketingu, sprzedaży, inżynierii zastosowań i usługach.
